Si usted es perezoso vaya loco (10 / 17 paso)

Paso 10: Conexión de módulo de bluetooth 06 hc para arduino

HC-06 la configuración es tan fácil como ABC. Todo lo que necesitas saber es la configuración de pines. La HC-06 tiene 6 pines: activación, VCC, GND, TXD, RXD y estado. Justo ahora me ocuparé solamente de 4 pines, que son VCC, GND, TXD y RXD.

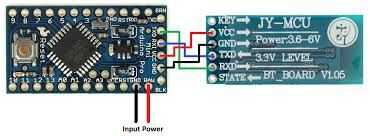

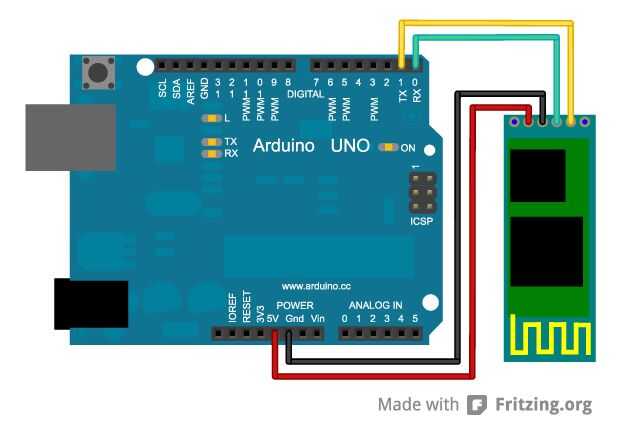

Aquí está cómo debe conectar el módulo de Bluetooth a tu Arduino.

HC-06 >>> Arduino

VCC >>>> 3.3v

Tierra >>>> tierra

TXD >>>> RXD

RXD >>>> TXD

La HC-06 actúa como un puerto serie a través del cual puede enviar y recibir datos. Así que usando un terminal de serie o un Bluetooth para requisitos particulares aplicación en su ordenador o teléfono, puede controlar y supervisar el proyecto. Usé el Teraterm como el terminal de serie. Antes, cargar el código para el Arduino, desconecte el módulo de HC-06, ya que comparte los pines de tx/rx e interferirá con la carga. Conectar una vez que el código se ha subido con éxito.
