Sidstick: Chiptunes Pocket Player (3 / 12 paso)

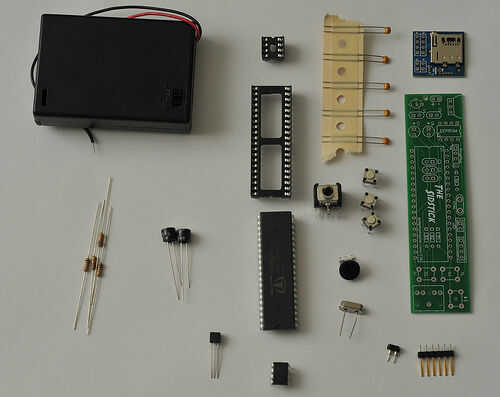

Paso 3: Preparación: lista de piezas

Aquí están las piezas que necesitará. Si has pedido un kit, doble comprobación para asegurarse de que el paquete tiene todas las piezas indicadas. Si hay algo que falta, sólo escríbanos a info

Regulador de voltaje
MCP1700 (3V, A-92)
Mouser parte #: 579-MCP1700-3302E/a
Cantidad: 1

Interruptor táctil
Mouser parte #: 653-B3F-1000
Cantidad: 3

HC49 / Xtal de Estados Unidos
Valor: 5Mhz
Mouser parte #: ECS-50-20-4 X
Cantidad: 1

Zócalo pin DIP 40 (600 mil)
Mouser parte #: 517-4840-6004-CP
Cantidad: 1

Zócalo pin DIP 8 (300 mil)
Mouser parte #: 517-4808-3004-CP
Cantidad: 1

Jack de 3,5 mm para auriculares estéreo
Mouser parte #: 806-STX-3100-5N
Cantidad: 1

47uF casquillo electrolítico Radial (micro-mini)
Mouser parte #: 140-L25V47-RC
Cantidad: 2

Propulsor microcontrolador
Disponible en Parallax.com
Cantidad: 1

Módulo de uSD
En gángster de Gadget
Cantidad: 1

10 potenciometro de rueda k ohmios
Mouser parte #: 3352T-1-103LF
Cantidad: 1

Caja de la batería 3xaa
Mouser parte #: 12BH331/CS-GR
Cantidad: 1

SIDStick PCB
En gángster de Gadget
Cantidad: 1

EEPROM de 32kB
Mouser parte #: 24LC256-I/P
Cantidad: 1
Si conseguirlo con el kit, será previamente programado. De lo contrario, necesitarás un programador EEPROM como un PropPlug.

10 ohmios resistencia de k (1/4 Watt) - (marrón - negro - naranja)
Cantidad: 4

.1uF condensadores de cerámica radiales (104)
Cantidad: 5

Pines rectangular
Cantidad: 6

Pines mecanizado
Cantidad: 2
