Sidstick: Chiptunes Pocket Player (6 / 12 paso)

Paso 6: Hacer: paso 3

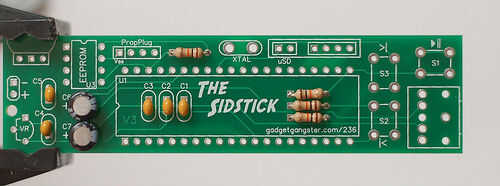

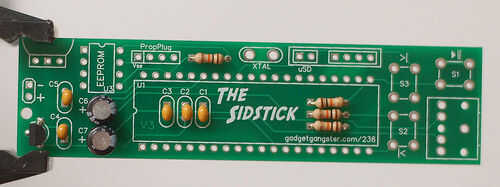

Agregar los 2 casquillos electrolíticos en C6 y C7. Estas tapas son polarizadas, los cables más largos pasan por los agujeros cuadrados (junto al + del tablero de circuito). Las tapas tienen franjas en sus cuerpos, las bandas ir a la izquierda (apuntando hacia el centro del tablero).

Agregar el regulador de tensión en 'VR'. Es un poco negro con una muesca cortada y tiene tres patas saliendo de la parte inferior. La muesca debe apuntar hacia el borde de la tabla, como se indica en la marca en el tablero.

Añadir la resistencia de ohmio 10 4 de las k (marrón - negro - naranja) en R4.
