Paso 2: Conecte el relé

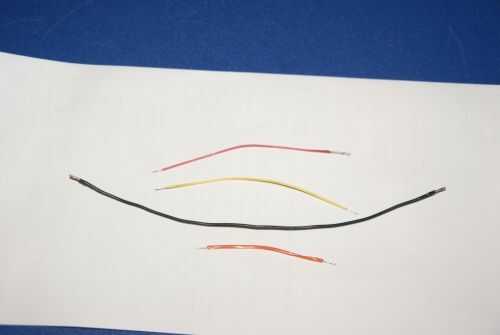

Preparar cuatro cables de conexión de calibre 24 (Foto 2). Hilos de color diferentes ayudan a hacer la descripción más clara. Si utilizas todo el mismo color, asegúrese de tener claro que es que cuando conectes los más adelante. Las longitudes de alambre no son críticas, pero la longitud sugerida es suficiente.
Cada cable debe tener 1/8" de aislamiento de ambos extremos. Lo 3" rojo alambre debe tener un extremo pelado una longitud adicional por lo que tiene el estaño en un extremo de 1/4" y 1/8" estañado en el otro extremo. El área de pelado es entonces "estañado" como se describe en el IBL de soldado indicado anteriormente.
Los cables son:
cable de 3" de largo rojo.
cable de 3" de largo amarillo.
cable de 6" de largo negro.
cable de 2" de largo naranja.

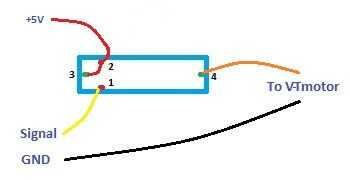

El relé tiene cuatro conexiones que yo he marcado en el diagrama (Foto 1). Las conexiones 1 y 2 son la bobina y las conexiones 3 y 4 son el interruptor de láminas.
Soldar un extremo del cable amarillo de 3" a conexión 1.
Soldar 1/4 final del 3" rojo cable conexión 2 y conexión 3.

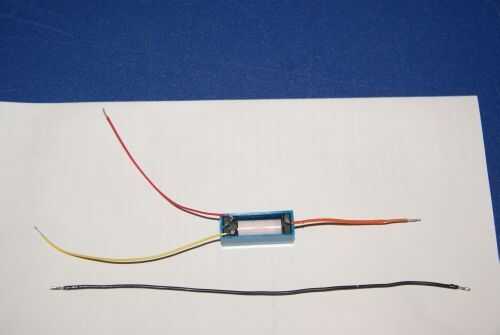

Alambre de la soldadura el naranja de 2" para conexión 4 (Foto 3).
Colocar el cable negro de 6" a lo largo del lado de la caja de relé azul (sin conexión eléctrica al relé) y cinta adhesiva en su lugar para que unos 3" sobresale a lo largo de lado los cables rojo y amarillo.

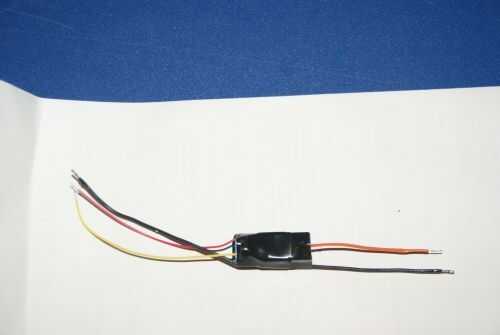

Envuelva dos 3" longitudes de cinta aislante alrededor del relé para sostener el cable negro y aislar las conexiones del relé (foto 4).
