Paso 3: Cosecha teclado PCB
![]()
![]()
![]()

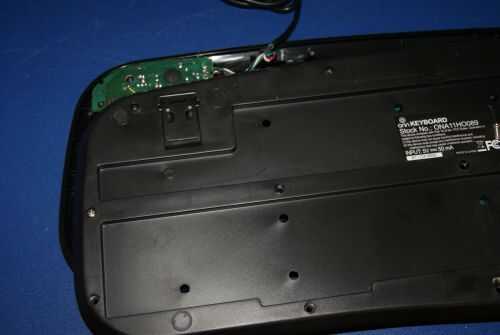

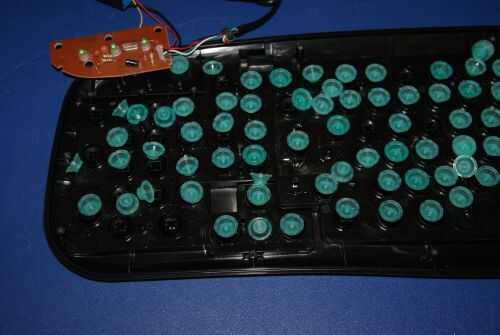

Ahora quitar todos los tornillos de la parte inferior del teclado USB (conservarlas para más tarde) con un pequeño destornillador de cabeza Phillips. A menudo uno o dos tornillos se oculta debajo de una etiqueta o etiqueta engomada así que asegúrese de quitar todos. Esto debería permitirle separar la parte superior de la parte inferior del teclado. (No te preocupes si hay docenas de contactos flexibles redondeos pequeño como sólo a descartarlos de todos modos.) Encontrar la placa de circuito impreso (PCB) con los tres LEDs en él y quitar los tornillos que sujetan en su lugar. Separar lo PCB (Foto 2) de las hojas de contacto claves plástico y deseche todo excepto el PCB.
(Tenga en cuenta que algunos de los teclados más grandes, más de lujo tienen dos o tres PCBs conectados por cables de cinta. Necesitamos todos ellos.)

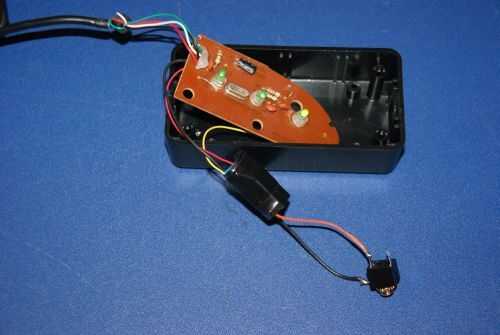

Prueba el PCB separado por enchufar el cable USB de tu PC y alternar el Bloq Mayús, Bloq num y bloqueo de pantalla, encendido y apagado. Los LEDs de la placa deben encender y apagar. Nota que LED es el bloqueo de pantalla (marcado en algún momento "SCR" en la PCB) como lo usaremos más adelante (Foto 3).
