Paso 4: Conecte el relé

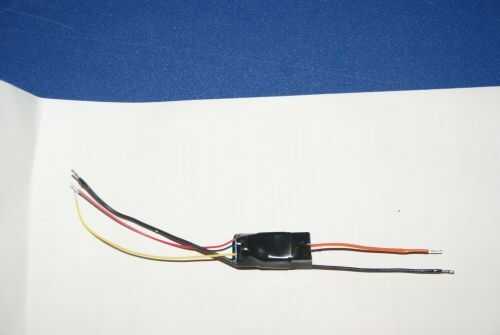

Conecte los tres cables (rojos, amarillo y negros) del relais a la PCB como sigue.
Se suelda el cable rojo a la el punto donde se conecta el cable rojo del cable USB a la placa.
Se suelda el cable negro al punto donde se conecta el cable negro del cable USB a la placa. (Tenga en cuenta que puede ser mucho más fácil y más seguro si usted sigue el rastro de la PCB de la conexión del cable USB a un punto de soldadura sin ninguna cerca de vecinos. El rastro de tierra negro generalmente es bastante amplio y viaja la longitud de la placa)
El cable amarillo se conecta a la parte de señal del LED SCR se identificaron anteriormente. El lado de la señal del LED de SCR está marcado generalmente con un "-" signo y generalmente tiene un fino rastro que conduce a la viruta del IC. (Al lado del LED del SCR no es el lado "+" que generalmente conecta con los LEDS y no a la IC). Esta es una muy pequeña conexión en la placa así que asegúrese de usar un mínimo de soldadura y compruebe que no haya cortocircuitos conductores cercanos.

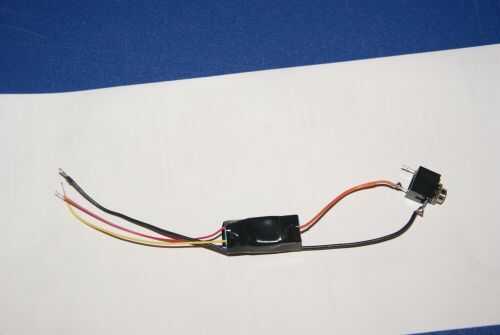

Los alambres negro y naranja Haz soldados al pin 1 y 3 de la toma (Foto 2). Si eres cableado la punta táctil vibra a la caja de relés (con ningún plug y jack) conectará a estos dos cables más adelante.
