Siente el código lector - parte 2: LED Hardware (5 / 7 paso)

Paso 5: Instale en la caja

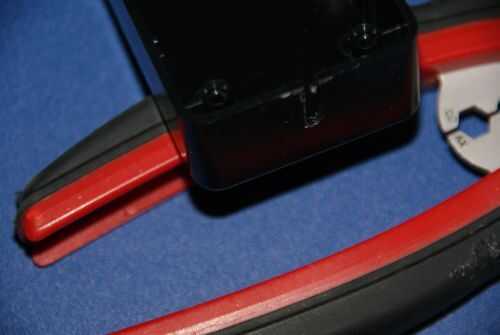

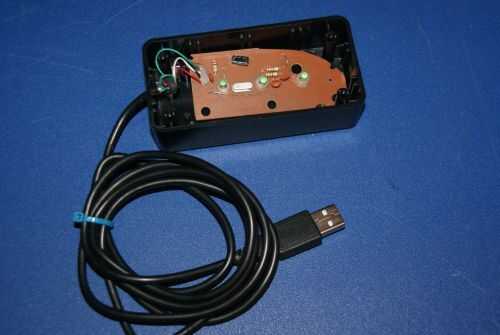

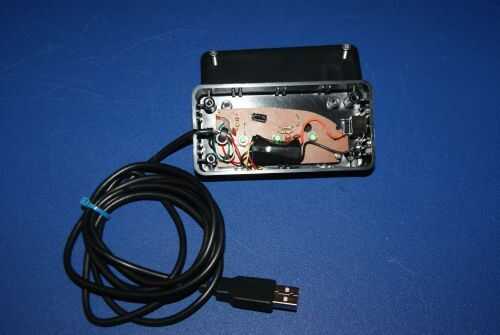

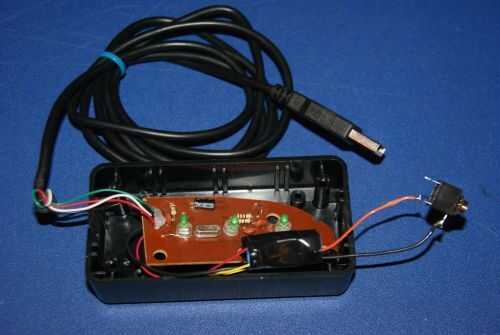

Compruebe que el cuadro ("recinto") tienes es lo suficientemente grande como para el PCB caber dentro. Perfore un orificio de 1/8" centrado en cada extremo de la caja. Use la sierra para hacer una ranura de 1/8" agujero hasta el borde de la caja en un extremo (Foto 2). Agrande el orificio de 1/8" en el otro extremo a 1/4" Si vas a usar a un jack para la conexión de punta háptica (recomendada). Monte la placa en la caja usando un par de tornillos (desde el teclado) o un poco de pegamento (Foto 3). Asegúrese de que el cable USB se desliza hacia abajo en la ranura y se ajusta al orificio 1/8" allí. La toma se fija en el orificio de 1/4" en el otro extremo de la caja (foto 4).

Prueba de la caja de relés en el PC nuevo para asegurarse de que el LED todavía se puede activar y desactivar y atornille la tapa en caja.
