Paso 6: Construir la punta del Vibra-táctil

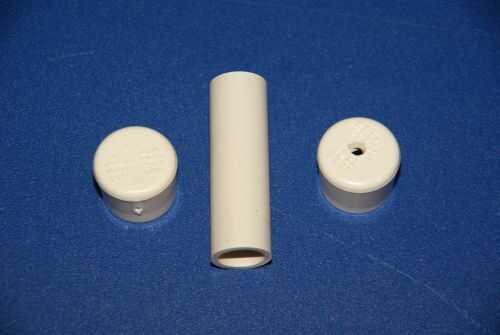

Perfore un agujero de 1/8" en uno de los casquillos de extremo (Foto 2).

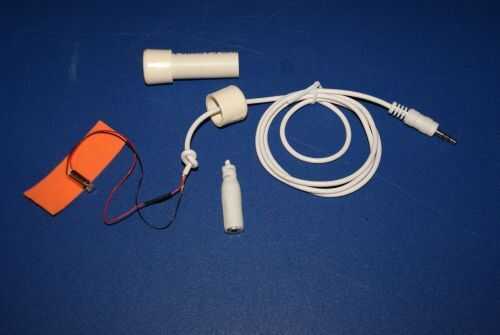

Corte el extremo hembra del cable de extensión y de la tira de la cubierta externa de 2" en el extremo del cable (Foto 3).
Correr el cable a través del agujero en la tapa del extremo y atar un nudo donde la cubierta del cable está todavía presente.
Pele el alambre rojo de 1/8" y cúbralo de estaño. Suelde el cable rojo del motor para el cable rojo del cable. Doblar un trozo pequeño de cinta aislante sobre la soldadura común para aislarlo.
Corte el cable amarillo (o apantallador si lo tiene) de 1" de más corto que el cable rojo, lo tira y al final de la lata. Suelde el cable negro del motor con el cable amarillo del cable.
Ignorar el tercer cable en el cable (si existe).
Nota: Use un ohmímetro para encontrar cual cable se conecta a la punta de la clavija de 1/8" y cual cable se conecta a la carcasa del enchufe si no estás seguro de cuál es cuál.

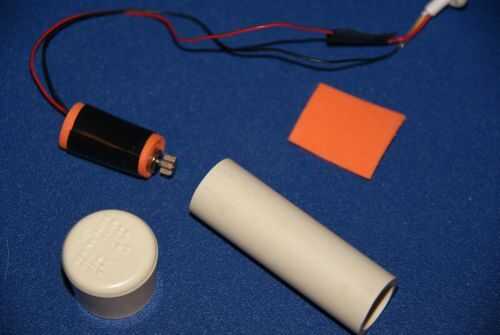

Cortar un trozo de espuma fina de la es 3/4" por cerca de 3". Use suficiente espuma para formar un suave entre el motor y el interior del tubo. Cinta de la espuma en el lugar con alguna cinta aislante (foto 4).
Nota: Asegúrese de que el peso final del motor puede girar libremente y está claro de la espuma.
Deslice el motor en el tubo de 3/4 de la manera para la rotación peso cerca del final. (Un lápiz es una buena herramienta para ayudar a introducir el motor en el tubo). Cuando el motor esté satisfactoriamente, pegamento en su lugar. (Poner un poco de pegamento en el extremo de un destornillador pequeño y acaricíele en lugar cerca del motor desde el extremo del cable).
Doble los alambres y métalos en el tubo. Deslice las tapas de extremo (Foto 1).

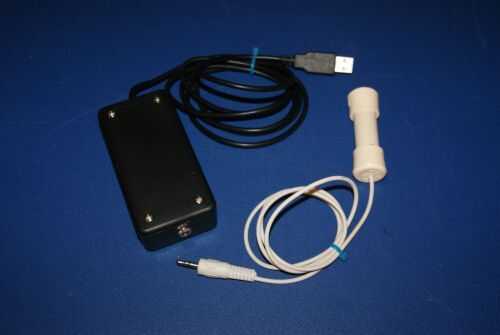

Enchufar la clavija en el conector de la caja de relés y conmutar el bloqueo de los SCR y para probar la punta del vibra-táctil. La punta del vibra-táctil debe vibrar activamente cuando el bloqueo SCR.
