Siente el código lector - parte 3: Amplificador Hardware (3 / 7 paso)

Paso 3: Modificar el amplificador de Audio

Este sistema de altavoces amplificado es típica de muchos altavoces portátiles con alimentación. Está diseñado para ser utilizado con una verruga de la pared pero se puede adaptar fácilmente para el uso de la batería. Es un sistema estéreo pero utilizamos solamente un canal.

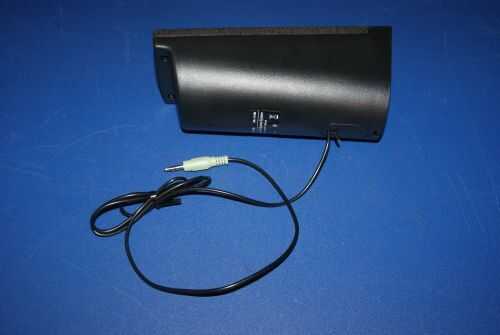

Cortar el cable a otra caja al lado del recinto principal y descarte (reciclar) se.

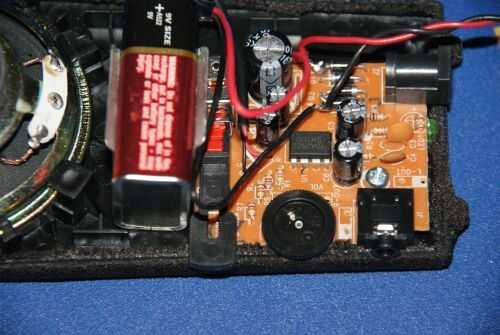

Retire los dos tornillos de la tapa del recinto principal y levante la parte delantera (Foto 2).

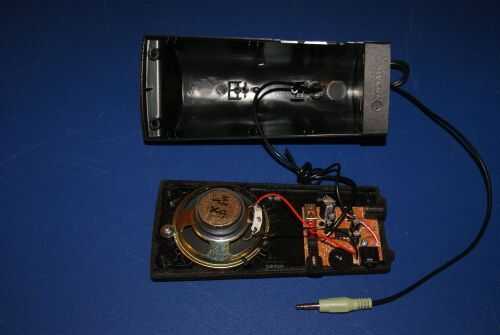

Desoldar dos cables por altavoz interno (Foto 3).

Cortar cuatro cables de conexión 4" de largo y tira y estañar los extremos de todas ellas. Utilicé un rojo, un negro y dos cables amarillos para estas fotos.

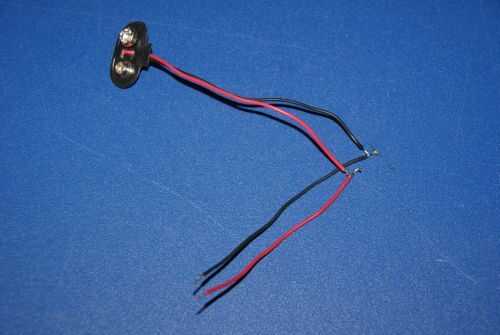

Hacer dos cables con el conector de presión de batería conectado a los cables rojo y negro (foto 4).

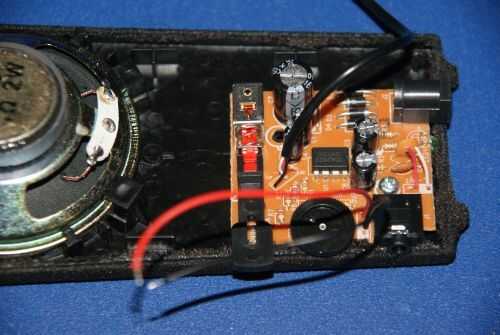

Soldar un extremo del cable rojo al exterior diodo (D2) y el cable negro con el diodo más íntimo (D4) como se muestra en la foto 5.

Conectar una batería de 9V y pruebe que el LED se enciende cuando el interruptor es presionado.
