Siente el código lector - parte 3: Amplificador Hardware (4 / 7 paso)

Paso 4: Construir la placa de relé

Un puente de onda completa con un condensador de filtro se conecta a la salida de audio de AC desde el canal derecho del amplificador. La DC desde el puente se utiliza para cerrar el relé reed que 9 VCC de la batería y el motor vibra.

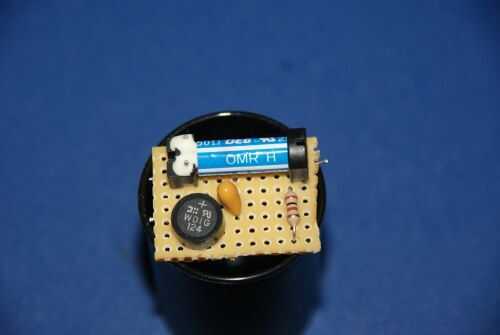

La vista superior de la placa de relé muestra la posición de las cuatro piezas en el tablero.

Corte un agujero de 8 X 11 orificios perf pedazo de junta y marque los 12 orificios como se muestra en la foto 2. Se trata de la parte inferior de la Junta.

Monte el relé en los cuatro agujeros que se muestra delineado en azul en la foto 3

Montar el puente de onda completa en los cuatro orificios indicados en rojo. Asegúrese de que el cable "+" está en la posición indicada.

Montar el condensador de filtro en los orificios indicados en verde con el cable "+" en la posición mostrada.

Monte la resistencia en los dos orificios restantes en marrón.

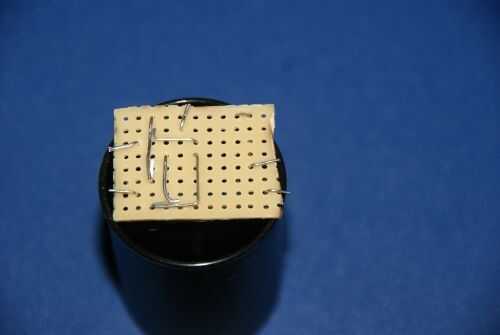

Coloque los cables como se muestra en la foto 4.
