Sierra de mesa Digital precisión con sobremuestreo de Arduino (2 / 7 paso)

Paso 2: Diseño y diseño funcional

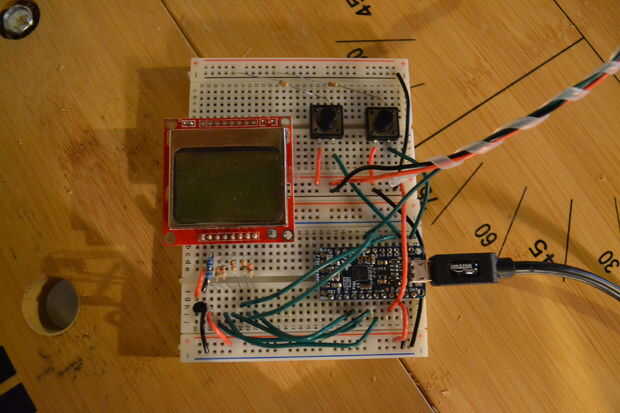

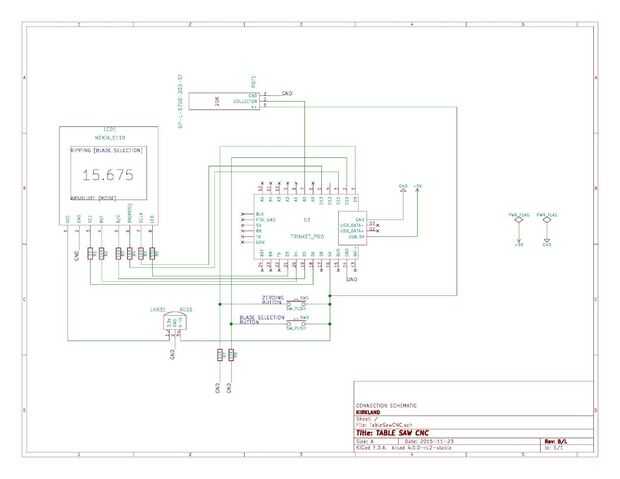

Dos fotos, una de mi protoboard finalizado, uno de mi esquema KiCAD. Me sugieren siguiendo el esquema y modificar según sea necesario para tu microcontrolador.

El potenciómetro lineal tiene un forro adhesivo. Los cambios de resistencia linealmente con la presión ejercida desde la parte superior. Mi mesa Sierra cerca tiene unos rodamientos en el extremo que se aplica presión al potenciómetro.

Más allá de la lectura digital, el diseño funcional también incluye unos pulsadores. Se utiliza para alternar entre cero y mostrar la posición absoluta.
