Paso 1: Corta de Laser
Lista de materiales / necesitarás:
Software para leer el archivo adjunto
¿Se puede descargar archivo PDF en Corel Draw o Adobe Illustrator o...?
Nota: trabajo en Corel Draw, que puede exportar a varios formatos. Si el PDF no funciona para usted, y si Corel puede exportar a un formato puede utilizar, me avisas.
Escala de la ilustración en el archivo de la caja en la esquina inferior derecho en la página uno es 0,210 pulgadas cuadradas
Cortador del laser
Con suficiente energía para ir a través de la madera contrachapada de 1/4 pulgada

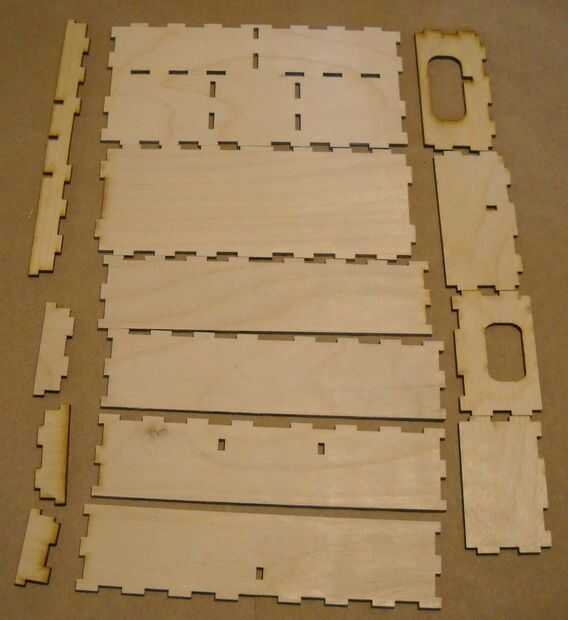

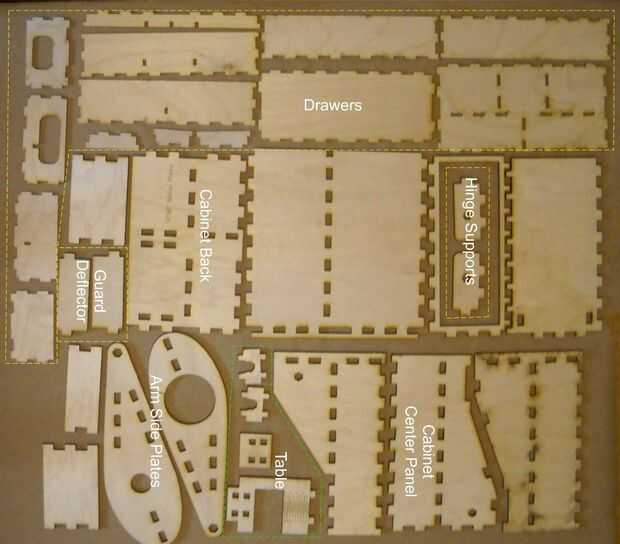

Nota: Los cajones y gabinete son corte de diversos materiales. No corte los cajones de la madera contrachapada del arce 1/4 de pulgada. No corte el gabinete o el brazo de 1/8 pulgada abedul Báltico madera contrachapada.
1/4 pulgada de madera contrachapada del arce de 3 capas (común: ¼ en x 4 pies x 8 pies... para el gabinete y brazo
Comprar a Lowes (verifica el enlace para más detalles) / mi experiencia es que el espesor puede variar. Link dice 0,203 pulgadas. Mi experiencia es que el grueso es generalmente alrededor 0,210 pulgadas. El diseño adjunto asume un espesor de madera contrachapada de 0,210 pulgadas.
madera contrachapada de abedul de 3 capas 1/8 de pulgada para los cajones
Tengo mina de fuente de carpintero (verifica el enlace para más detalles)
K & S ingeniería tubo de latón de la bisagra
Disponible en la mayoría de afición y modelo almacena
Tengo mina en Metal Industrial Supply (ver enlace para más detalles)
Buje: Grande 5/16 (0.3125) OD 0.2845 ID (no corte con cortador de pipa)
Eje: Pequeño 9/32 (0.281) OD 0.25325 ID (se pueden cortar con cortador de tubos para esta aplicación)
Nota: La tubería viene generalmente en longitudes de 12 pulgadas o 36 pulgadas. Sólo vas a usar cerca de 1/2 pulgada de la tubería de 5/16, pero el resto te dará algo para agarrarse mientras corte.
Pegamento para madera
He intentado usar CA pegamento, epoxy y pegamento para madera para unir las piezas. Todos trabajan, prefiero blanco gorila marca (Pegamento del gorila) que no hace espuma pegamento de madera.
1/2 pulgadas de longitud y 4 '' #8 madera de cabeza de botón tornillos para los adaptadores
