Siete segmentos Display termómetro - Arduino basado (1 / 4 paso)

Paso 1: Lo que se necesita

Básico

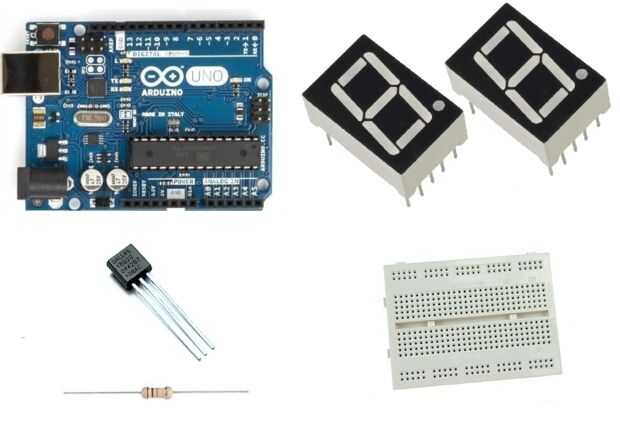

Para este proyecto necesitarás:

  • Arduino uno
  • Breaboard
  • Sensor de temperatura DS18B20
  • Resistencia de 4,7 K Ohm
  • Pantalla de 2 x 7 segmentos

Opcional

Si prefiere construir esto sin placa de arduino uno también necesita:

  • 16 MHz oscilador
  • condensadores de 22pF x 2 y 1 x 100nF
  • Resistencia de 10K
  • 28 pin DIP IC zócalo
  • interruptor de encendido/apagado

Sobre fuente de alimentación

Si haces esto con la placa de Arduino uno necesita al menos 6V batería o CA al adaptador de DC. También puede usar cable USB para encender el termómetro de su equipo.

Si prefiere la "manera difícil" y construir esta sin placa Arduino necesita 3 x batería AA.

(Recuerde que sin un regulador de voltaje - 5v fuente de potencia máxima)
