Siete segmentos pantalla breakout Junta

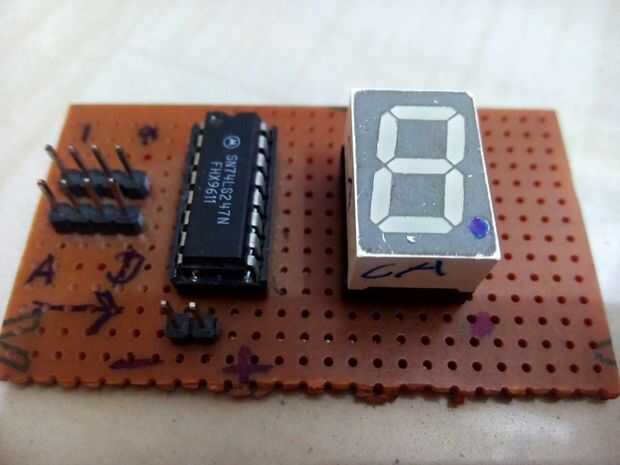

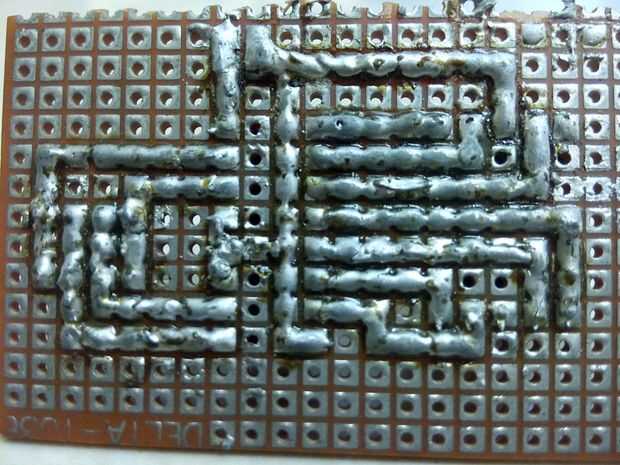

Un hogar hecho siete segmento breakout Junta... fácil de usar con cualquier microcontrolador basado en trabajo de prototipo de proyecto... Estaño soldado tan cuidadosamente que no hay traslapo de la ruta de acceso y circuito parece un especial propuesto diseñado PCB del rastro.

Aquí A es el LSB (Bit menos significativo) y D es el MSB (bit más significativo) a ser dada como entrada de datos que se mostrará en pantalla

Etiquetas: La prueba, Ayudar a héroe
