Siete segmentos pantalla con LEDs

Hola gente!

Este es mi primer Instructable así como mi primer proyecto de Arduino que probé. Comencé con el muy LED parpadeante sketch/código básico y pensé que sería genial controlar un número de LEDs juntos. La primera cosa que vino a mi mente fue que simula un 7 exhibición de segmento utilizando Arduino. Hay muchos proyectos en base a esto ya hecho antes (que me enteré más tarde), pero espero que este será un enfoque diferente.

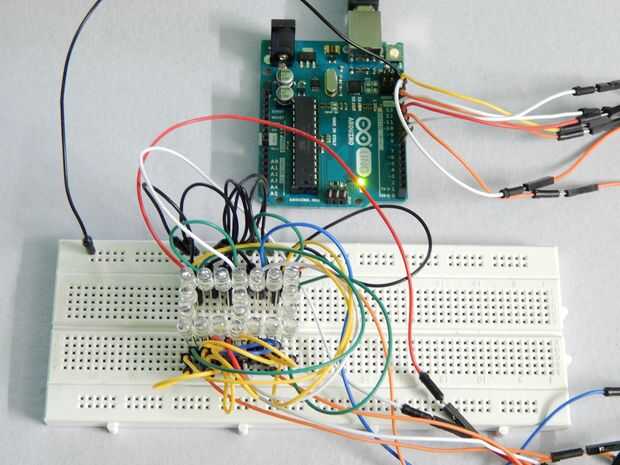

La configuración consiste en sólo 20 LEDs, un protoboard, algunos cables y supuesto un Arduino (aquí utilicé la ONU). He adjuntado las imágenes y videos y usted puede encontrar el bosquejo/código también escrito por mí. Si encuentra cualquier error o métodos para acortarla, por favor me avisan en los comentarios. Sería muy bueno aprender de los errores!

Edición 1: Gracias por esto que en la categoría de tecnología.

EDIT 2: ahora he embebido el vídeo de demostración por YouTube para una fácil visualización. El video puede ser pareció en el ultimo paso.

Gracias Hacks DIY & how-tos para señalar esto.
