Paso 2: Configuración de los LEDs en la protoboard
Supongo que tienes el conocimiento básico sobre lo que una pantalla de 7 segmentos es y cómo funciona. Si no es así, entonces sólo dirígete al enlace aquí antes de comenzar este paso.

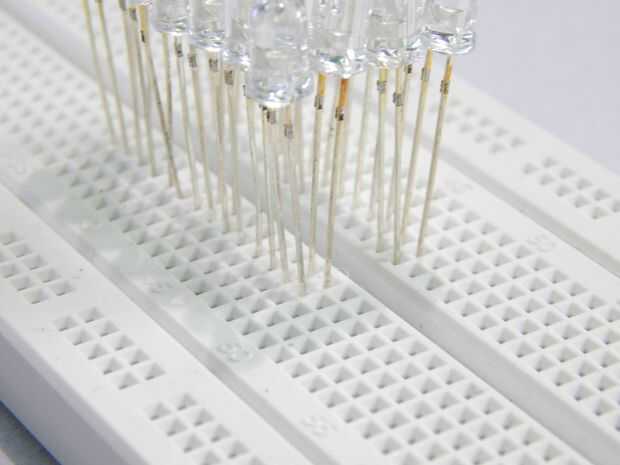

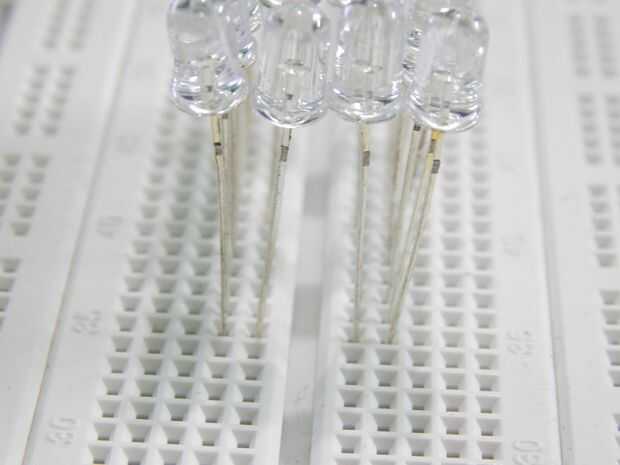

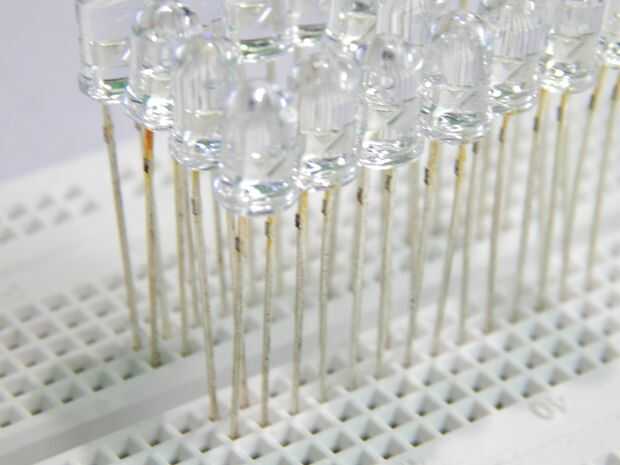

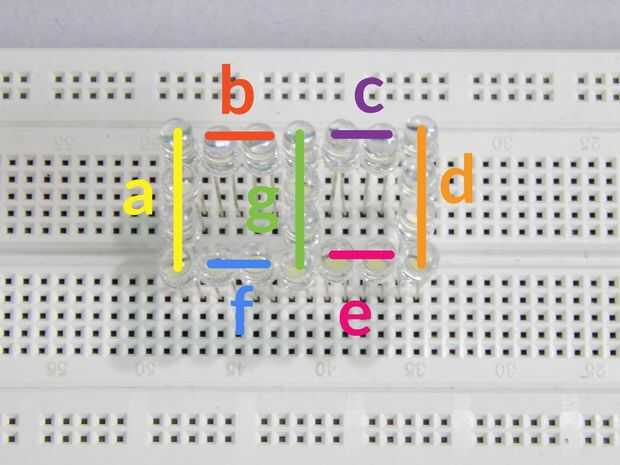

He adjuntado imágenes de cómo he conectado los LEDs en forma de una exhibición de segmento 7. Se han marcado los siete diferentes segmentos a, b, c, d, e, f, g (como siempre). Echa un vistazo a las imágenes de primer plano de LEDs si enfrentas dificultades. Sugiero a partir de un lado del puente de protoboard. Una vez completado el lado, es muy fácil de imitar al otro lado del puente.
