Paso 3: Conectar los cables a la Arduino

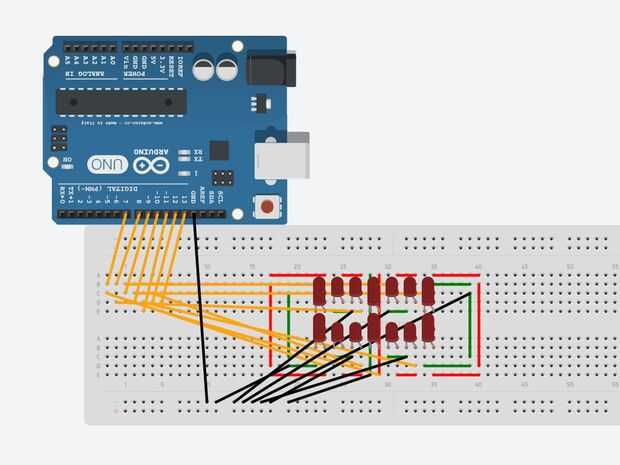

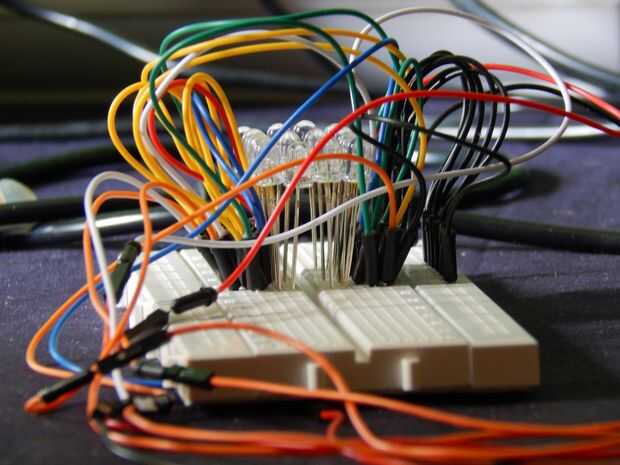

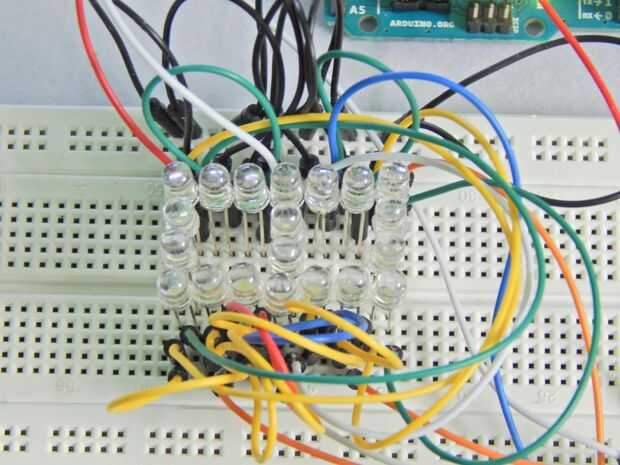

Esta es probablemente la parte agitada tienes a cara. He adjuntado un esquema de la configuración de conexión constituida circuitos 123d. Lo básico es que tienes que conectar todos los LEDs diferentes de cada uno de los segmentos a, b, c, d...,...,... g junto. Al hacerlo, usted conseguirá siete + siete total base común puntos (7 cátodos y ánodos de 7). La conexión de los LED de cada segmento se muestran por verde e hilos rojos en la imagen esquemática adjuntada. Los cables naranja y negro (7 + 7 = 14 en total) representan el cátodo y ánodo, respectivamente. Los cables negros conectan todos los LEDs a un punto de tierra común. Los cables naranja irá directos a los pines digitales del Arduino (de 7 a 13 según la imagen mostrada). Estos siete puntos deberán ser utilizados en el Arduino Sketch para representar dígitos diferentes de 0 ~ 9 combinación de segmento.
Ejemplo:
Para representar el dígito 2, necesitamos establecer el segmento a, b, d, e, g y c alta y segmentos, f a bajo. Que significa pines 9 y 12 (Arduino) deben ser establecidos en bajo y pines 7, 8, 10, 11, 13 debe ser establecido en alta. De esta manera sólo la alta entrada de segmento LED se iluminará y representan el dígito 2.
