Paso 2: Cableado es simple...
La configuración es muy fácil: sólo necesitas cuatro luz dependía de resistencias y resistores de cuatro para hacer una entrada analógica.

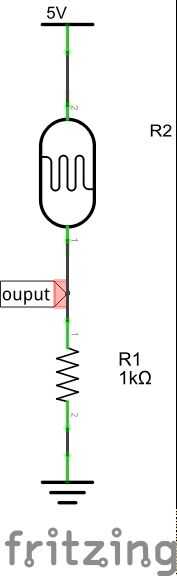

El protoboard es cómo conectar al Arduino, el esquema muestra cómo trabajan las resistencias.
En primer lugar, conectamos la LDR al positivo de la energía, a través del resistor de segundo que vamos a Misa. La "salida" en el medio nos da la conexión a la analógica en. ¿Cómo funciona?
Más ligero que viene en la LDR, menor será el valor de la resistencia, mientras más cerca la salida irá a los + 5V.
Cuando casi oscuro, el valor de la LDR es tan alto, que la salida será cerca de 0V.
en una pequeña fórmula: VIn = Vout x (Rldr / R1 + Rldr)
Así que, si nuestro Rldr = 3k y R1 es 1K, entonces nuestra salida es 5V x (3/4) o 5 x 0.75 = 3.75V.
Que podemos traducir a Arduino: salida = 1023 x 0.75 = 767,25. Si usamos "int", nuestro valor de A0 sería 767. Cuando está oscuro, Rldr sería muy alto, por lo que A0 sería baja.
