¿Siga la pantalla líder LED con Arduino (5 / 6 paso)

Paso 5: Paso 5 - montan los LEDs

Esta es la parte donde que conectes los LEDs para el Arduino y la tierra. Sin embargo, es muy probable que usted se arruinara una vez o dos si usted es justo un principiante, entonces no te preocupes - le pasa a todos.

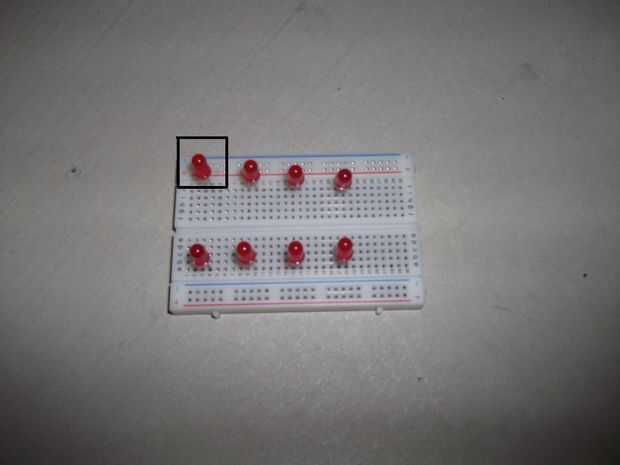

Permite conectar el primer LED. Mi primera será en la esquina superior izquierda.

Este LED se conectará al pin 12 en el Arduino Uno.

Primero conseguir uno de sus resistentes y conecte al pin 12.

En segundo lugar, conecte el otro extremo a la derecha delantera del LED (suponiendo que es el cable positivo o más, de LED. Si no es o no sabes si es cheque si él. El más largo siempre es positivo en este tipo de LED.)

En tercer lugar, conecte el otro cable del LED a tierra o la parte azul de la placa (el conectado al pin GND de Arduino por) usando uno de los cables

Eso es un hecho!

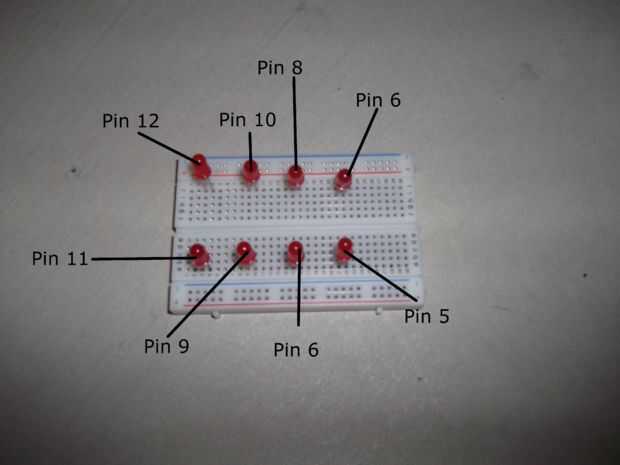

Ahora conecte todos los otros LEDs. Asegúrese de fijarlos en el lugar correcto (las siguientes imágenes mostrará cómo enganchar encima de resistentes a las adjunta a cada LED).
