Paso 1: Conexión y prueba el control remoto

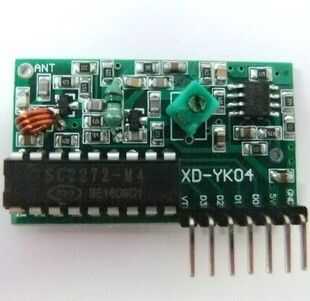

Para este proyecto, estoy usando un botón de cuatro genérico receptor de Control remoto inalámbrico, como se muestra en la imagen. Simplemente fui a Amazon.Com y buscado Arduino cuatro botón"remoto" y comenzaron a alinear. Algunos de la lista los números de parte como un 2262/2272.
Por lo tanto, vamos a obtener esta mala bestia en un protoboard para asegurarse de que funciona. Ahora lo primero es la fijación...
De izquierda a derecha:
- Tierra
- 5V
- D0 (if alta botón A presionado)
- D1 (alto si presiona el botón B)
- D2 (alto si presiona el botón C)
- D3 (alto si presiona el botón D)
- VT (alto si se presiona cualquier botón)

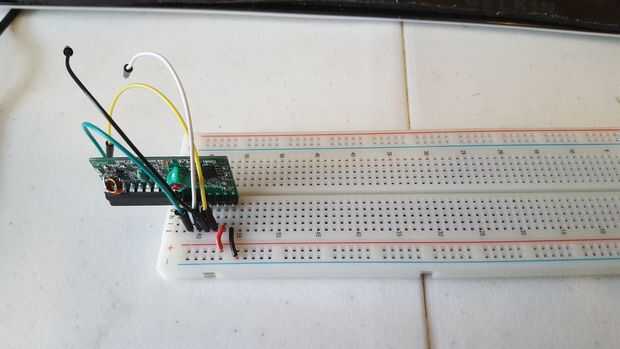

Para probar el control remoto, simplemente agregué a un protoboard y conectado los cables de corriente. Entonces corrí un alambre de D0, D1, D2 y D3 a un solo resistor. El otro extremo de la resistencia fue el ánodo del LED mientras que el cátodo del LED a tierra. Ahora, si pulsa un botón del mando a distancia, verá la luz venga a. Repita para los cuatro botones. Esto nos dirá que el mando y el receptor están funcionando correctamente en todos los cuatro canales. Ahora que se hace, puede desarma todo otra vez.

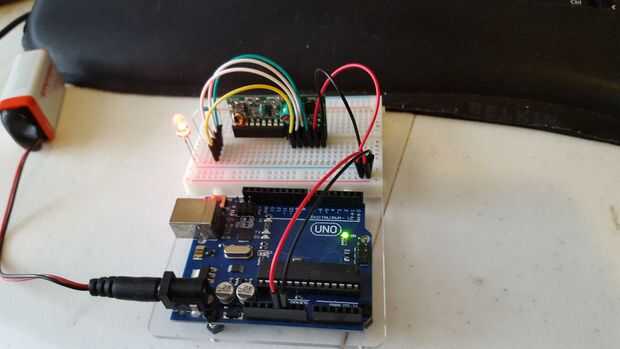

Así que ahora que tenemos un trabajo verificado remoto, vamos ponerlo en nuestro protoboard grande y dejó el inicio de la Hyrda creciendo su primer set de jefes.
Los conductores abiertos de la Junta Directiva de IR eventualmente se enchufa en el Arduino (estoy usando pernos 2-5). Hasta entonces, te atacan en cualquier oportunidad que puedan!
Ahora, para todos los que hay que sabe... sí, sé esto puede empujar a través de un codificador y algunas puertas lógicas para reducir el número de pines del Arduino a 2 de 4, pero tendremos suficiente para en este punto de recambio.
