Signo de Arduino: Muestra los mensajes en el tablero de 8 x 8 LED (3 / 5 paso)

Paso 3: Conectar al Arduino

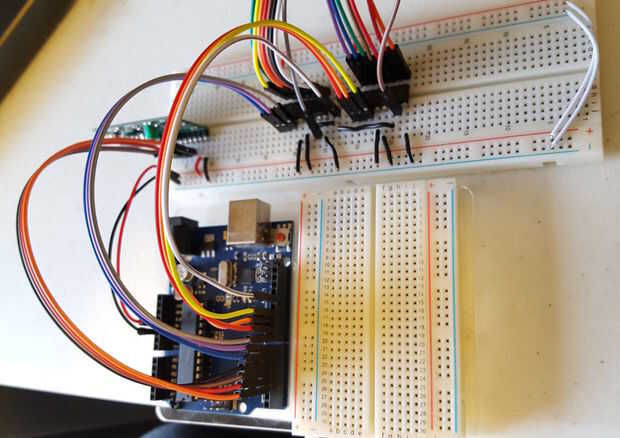

Ahora tenemos todos los elementos para empezar a eliminar algunas de las cabezas de la Hidra y conectar en el Arduino. Para las conexiones a la Arduino, aquí está la carta completa.

74HC238
A0 Arduino 6
A1 Arduino 7
A2 Arduino 8
E1 suelo
Terreno E2
E3 Arduino 13

74HC238
A0 Arduino 9
A1 Arduino 10
A2 Arduino 11
E1 suelo
Terreno E2
13 de Arduino de la E3 (otra vez)

Receptor IR
D0 Arduino 2
D1 Arduino 3
D2 Arduino 4
D3 Arduino 5
