Paso 2: Diseño y CAD archivos

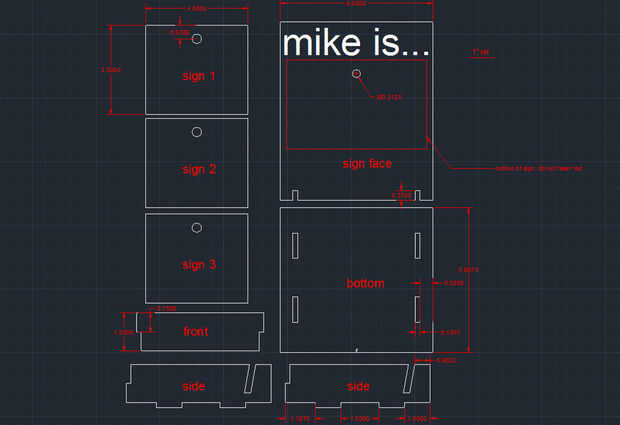

He incluido el archivo CAD que hice, eres libre de descargarlo y modificarlo para satisfacer sus necesidades. Hice una capa de «referencia» en el CAD de dibujo que tiene notas y dimensiones, usted querrá desactivar esta capa antes de enviar sus archivos al láser.
Aquí le damos las dimensiones:
- firmar de cara: 6 "x 7"
- placa inferior: 6" x5.6"
- frente: 1,5 "x 6"
- placas laterales: 1,5 "x 5.6"
- muestras: 4 "x 3,5"
He hecho muescas (dedos) en algunas piezas para ayudar en la celebración de la Asamblea conjuntamente. Incluso si usted no planea usando un cortador láser usted puede descargar los planos, luego imprimirlas y pegarlas a la pieza de trabajo como plantilla para cortar alrededor de.
