Silla de comedor de estilo de Adirondack (2 / 4 paso)

Paso 2: Autodesk ForceEffect para optimizar el diseño

solía Autodesk ForceEffect para analizar mi diseño
Fondo conjunto de la imagen guardada
Establecer unidades a pulgadas
Trazar sobre la imagen de fondo (altura del asiento ajustado a 18")
enlace de todas las juntas
Añadir soportes
Añadir 200 libras de carga distribuida

Quiero reducir la torsión en el punto "E" ya que es la conexión más probable es que fracase.

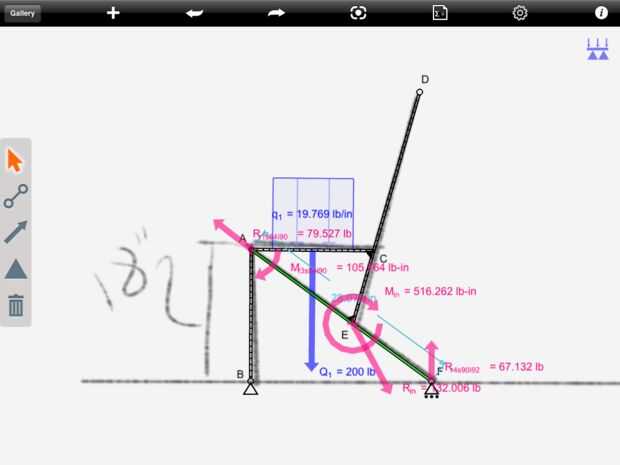

Original diseño tiene 516 lb-in de al punto "E"

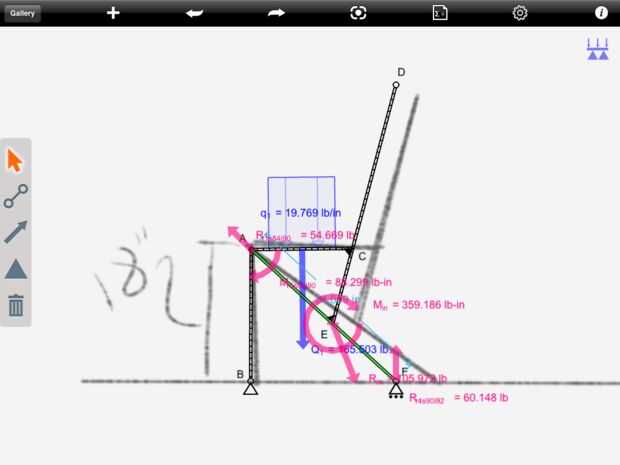

Ligero cambio en la geometría crea 360 lb-in de al punto "E"

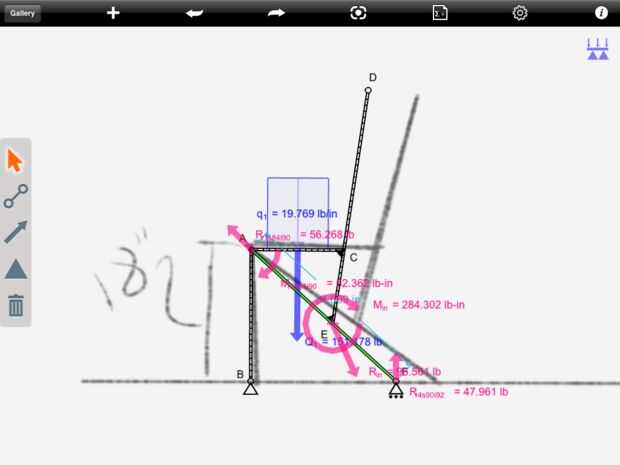

Diseño final tiene 284 lbs-pulg de torsión en el punto "E" reducir la tensión en el punto "E" por casi la mitad.

Ahorré mi diagrama a Autodesk 360 así podría usar para empezar mi modelo 3D Inventor ...
