Paso 9: Diseño detallado y CAM en fusión con HSM

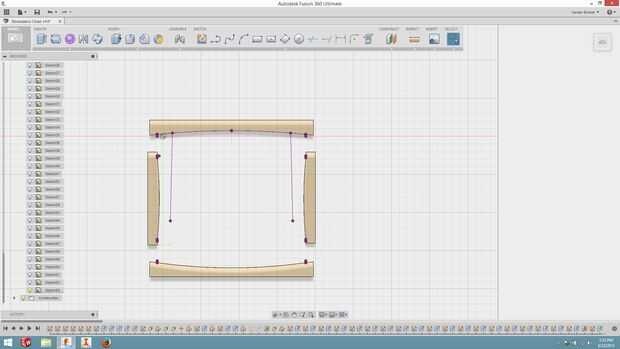

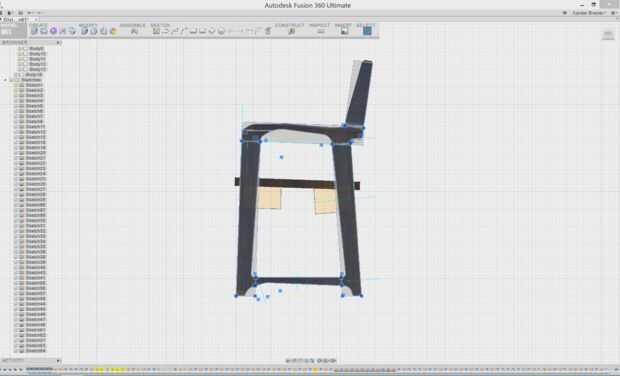

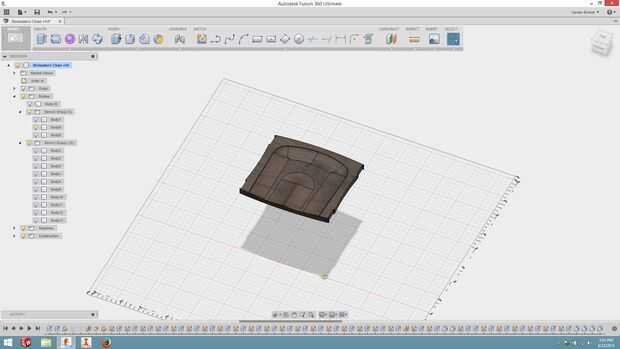

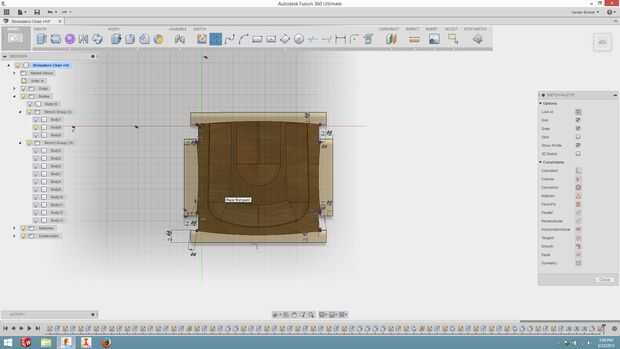

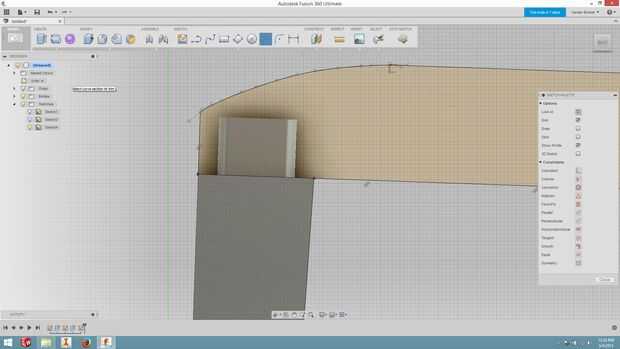

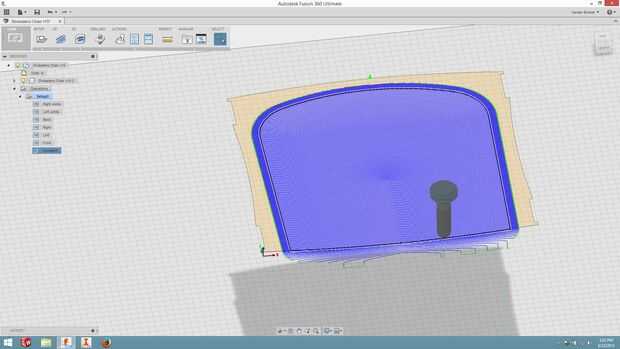

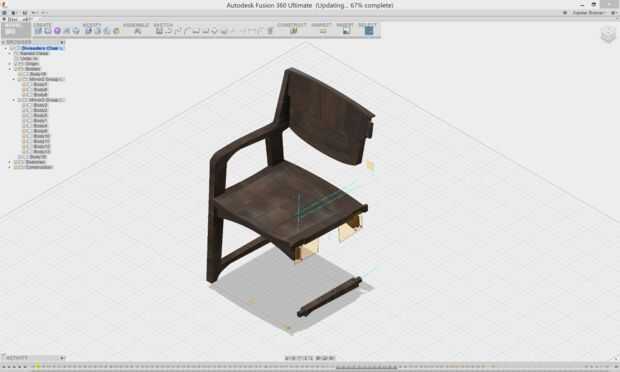

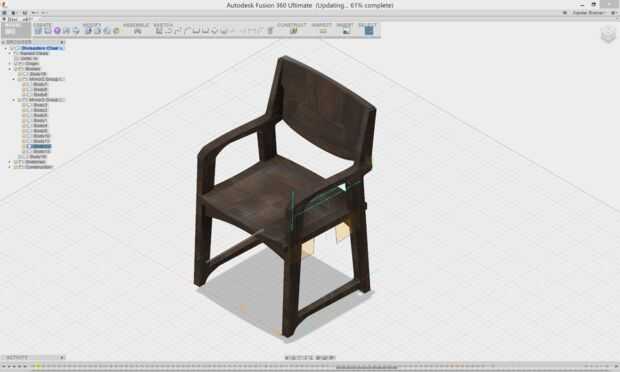

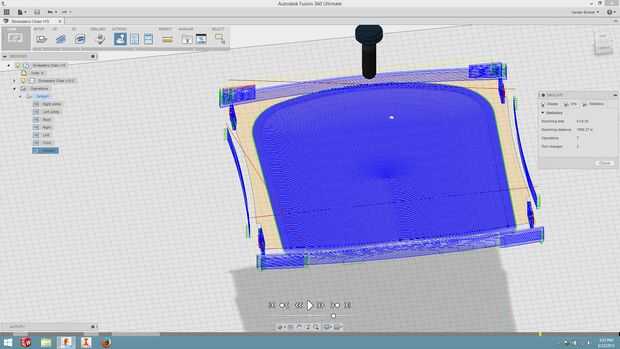

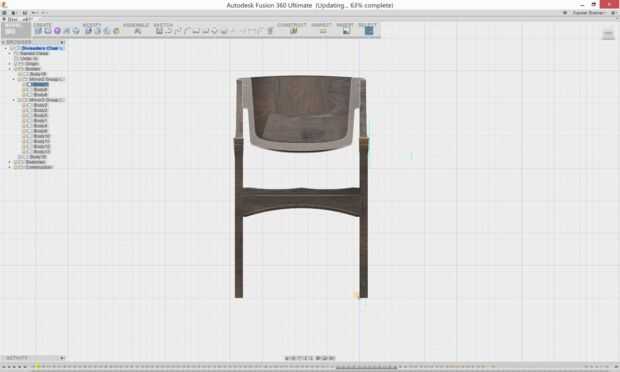

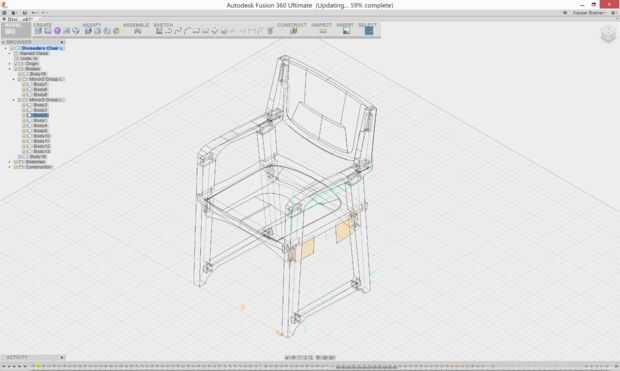

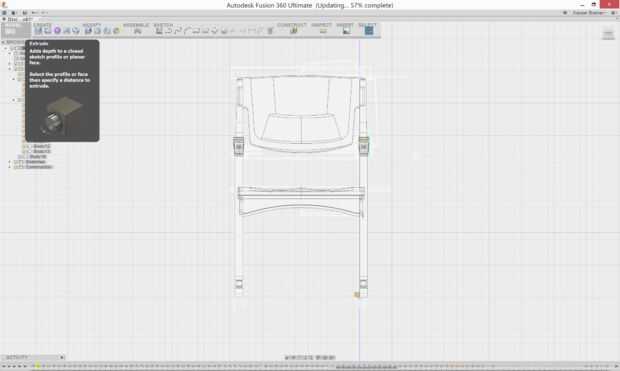

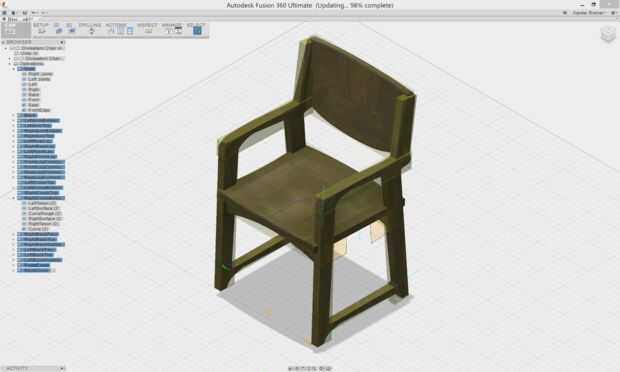

Este paso solo detalles el diseño que un poco más, muestra cómo se modelaron las articulaciones y un poco de la toolpathing CAM. Usé la fusión con HSM para esta parte del proceso - es un rápido y flexible programa, ligero en el mejor sentido de la palabra para el trabajo que estaba haciendo. La construcción de un modelo entero hizo mucho más fácil copia CAM configuraciones y operaciones de una parte que ha reflejado a mate (es decir izquierda pata delantera a pata derecha delantera), que era un enorme ahorro de tiempo.

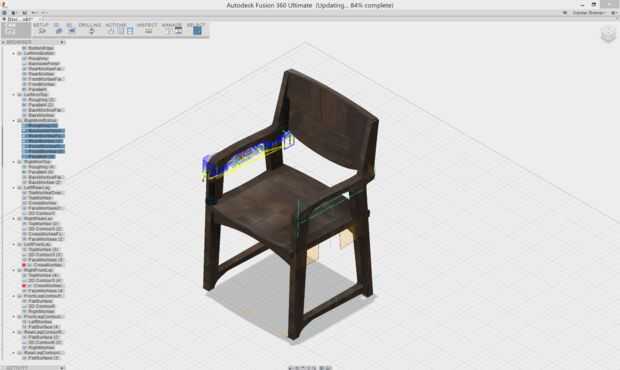

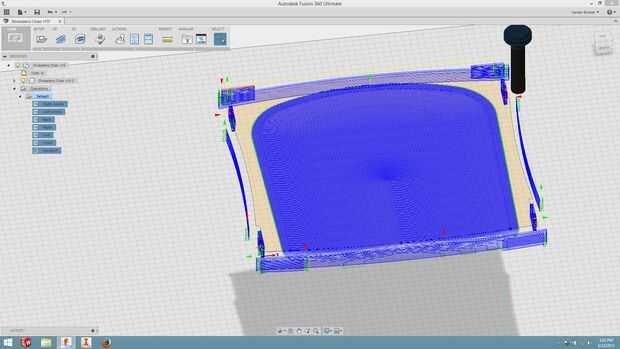

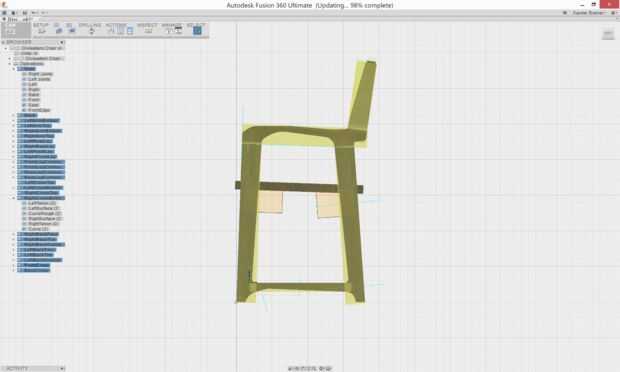

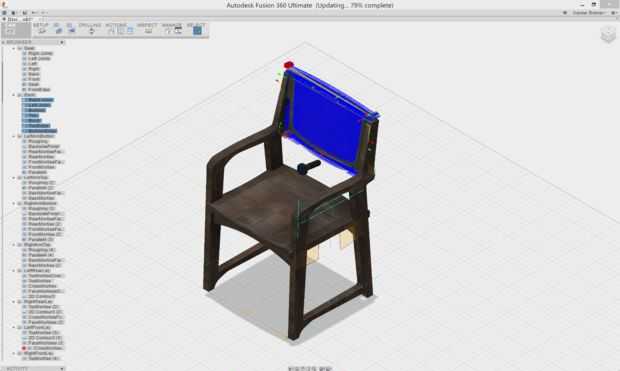

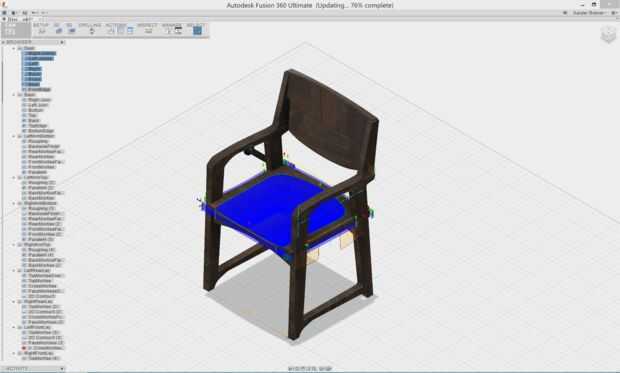

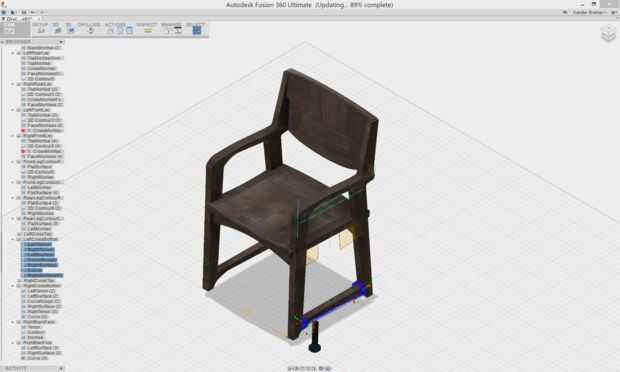

Había algo ridículo como único 150 leva 24 configuraciones de la parte separada/orientaciones. La mayoría de estos fueron muy rápida -, pero a menos que el CNC se utiliza para un lote de tamaño razonable (10 unidades), realmente no es mucho más rápido que hacerlo a mano! Pero fue genial para hacer los brazos súper complejos que aceptan espigas en 90 grados a las piernas que se aparean también. Y también fijación de buenas prácticas y visualizar parte de configuraciones y estrategias de mecanizado.
No voy a narrar el mecanizado. Voy a dejar que las imágenes cuentan la historia!
