Silla de la bola de tenis (3 / 4 paso)

Paso 3: Madera contrachapada acabado hojas

8. para este paso, he utilizado una máquina de prototipado rápido de LaserCamm que utiliza un láser para cortar láminas de material plano. Esto es donde las imágenes se descomponen, ya que realmente no se puede fotografiar la LaserCamm en acción. Este paso puede hacerse a mano, pero madera contrachapada fina tiende a la viruta y en los bordes de la cicatriz – el láser deja un borde limpio, quemado y también es perfectamente exacto. Para evitar esto, podría utilizarse otro material de hoja tales como madera. Cortar cuatro piezas de madera contrachapada de 1/4" u otro material de la hoja apto 17-3/4" a través de y 15" adelante-atrás. Deja un cuarto de pulgada de voladizo en la parte delantera y trasera de cada amortiguador, y 3/4" saliente a cada lado, que se superpone la estructura de acero.

9. a partir del centro en lugar de los lados, marcar la red misma como lo hizo en el MDF, 3" adelante-atrás y 3-1/4" de lado a lado.

10. Marque cada pieza con un número, uno a través de cuatro. De frente a atras, las bolas se inclinación hacia abajo. Comenzando con la pieza número uno, que será la placa inferior del asiento cóncavo, utilice una broca cortador del agujero a perforar los siguientes diámetros de agujeros, cada uno centrado en la intersección correspondiente en la cuadrícula dibujada. La primera fila, lado a lado, debe ser 2-7/16" de diámetro. La siguiente fila, una vez más lado a lado, debe ser 2-3/8" de diámetro. Las siguientes filas deben ser 2-5/16" 2-1/4" y 2-3/16". Si quieres ahorrar el tiempo y la molestia de todo el negocio de contorno, sólo hacer dos piezas donde están todos los agujeros 2-7/16" y otro de dos piezas donde todos los agujeros son 2-3/8".

11. pieza número dos será la parte superior del asiento cóncavo. De adelante hacia atrás, las filas deben ser 2-3/8", 2-7/16", 2-1/2", 2-9/16" y 2-5/8".

12. pieza número tres será la parte posterior del amortiguador trasero. De un lado a otro, las bolas hacen un contorno en forma de U. Esta vez, cada columna de agujeros será del mismo diámetro, en lugar de cada fila. Con una broca del cortador del agujero, haga una columna de agujeros de 2-3/16" de diámetro en las dos filas exteriores. En el interior sólo dos filas, los agujeros deben ser 2-5/16". La columna del centro debe ser 2-7/16".

13. pieza número cuatro es la placa superior del amortiguador trasero. Los dos exteriores columnas deben ser 2-5/8" de diámetro. Las dos columnas dentro de aquellos deben ser 2-1/2" de diámetro. La columna del centro debe ser 2-3/8".

14. de la arena, la mancha y sellar las piezas como se desee.

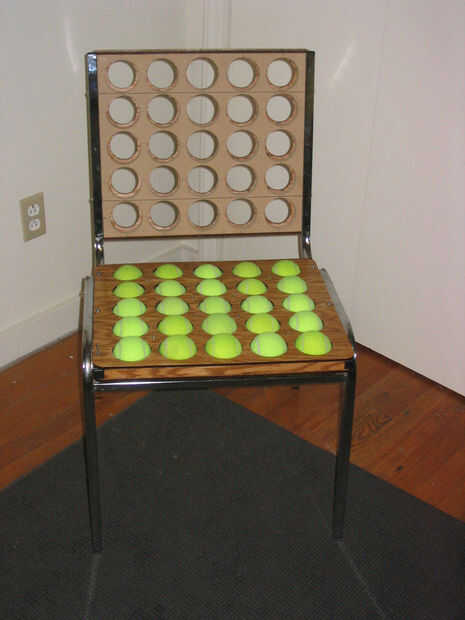

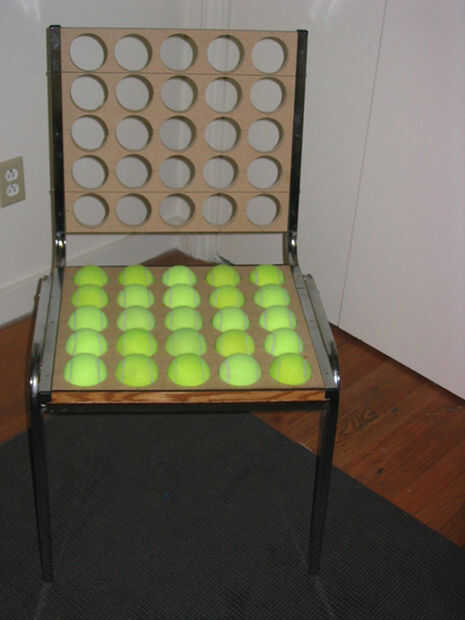

La primera foto muestra la pieza número uno, como se indica en los pasos anteriores, ya atornillada y pegada al sustrato en la parte inferior del asiento cóncavo y las bolas ahí sentados. La segunda foto muestra el mismo, además de pieza número dos, la parte superior de la bandeja del asiento, pegado y atornillado en la parte superior del sustrato, así atrapando las bolas en su lugar--no pegamento o sujetadores mecánicos necesarios. La segunda foto también muestra la pieza número 3 adjuntadas. Sólo puede ver los bordes de la madera contrachapada de detrás, que muestran cómo los agujeros más pequeños hacen una cresta interna para retener las bolas.
