Paso 2: Diseño y plantillas

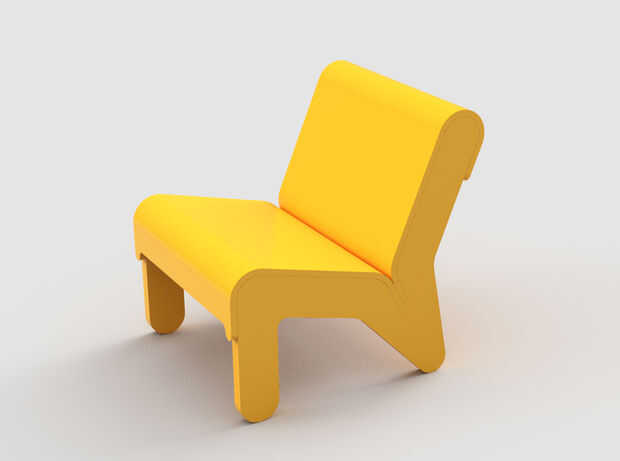

Diseñé la silla fusión 360, que hace muy fácil hacer pivotar hacia adelante y hacia atrás de 2D a 3D. Además, es gratis si te registras como un entusiasta! Si quieres usarlo con fines profesionales, es solamente $40 por mes.

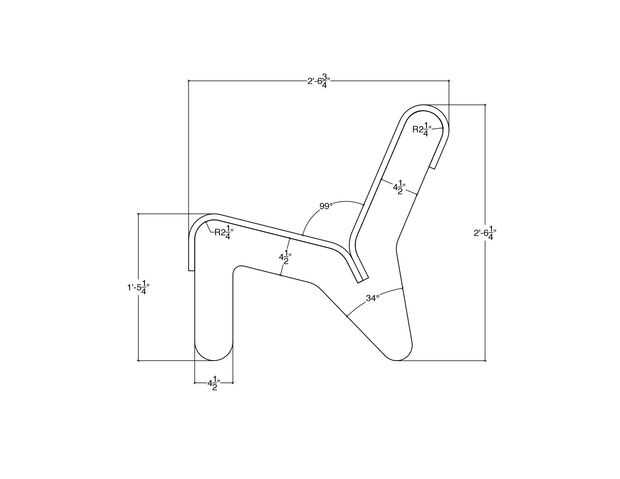

Al abrir el archivo, observará que hay un montón de "bocetos" además de las piezas 3D. He utilizado varios bocetos para diseñar y modificar las piezas, luego cuando estaba satisfecho con el diseño, que he creado nuevos bocetos derivados de piezas terminadas para hacer plantillas-para hacer esto, simplemente haga clic en "crear esbozo" y seleccionar la cara de la parte 3D que desea cortar, y hay la plantilla!
Para el diseño de la plantilla, anidar las piezas para que todo encajaría en una hoja individual de 4'X 8'. Las líneas continuas son para corte y las líneas discontinuas sirven como guías de borde recto. Los desplazamientos de la recta están igual hacer la distancia desde el borde de la herramienta de guardia al lado de la hoja (es el mismo en el accesorio de sierra circular y el accesorio de jigsaw que utiliza). De esa manera he podido ajustar el borde recto y hacer cortes rectos.
