Paso 4: Construcción de la caja cerebral.

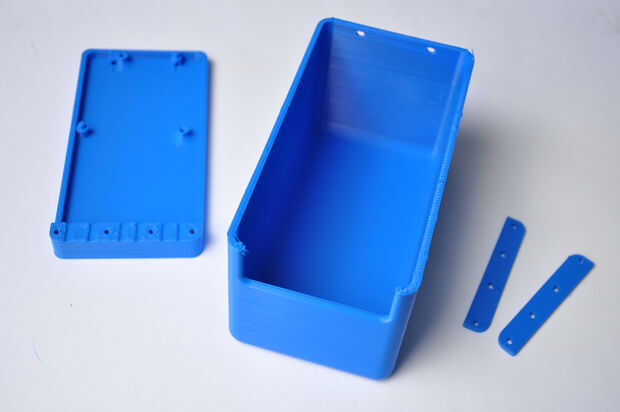

en primer lugar, montar las cuatro partes de 3d impresas necesitadas y arena y limpiar cuando sea necesario.
Coloque la tapa y los dos cables a un lado las placas de retención.

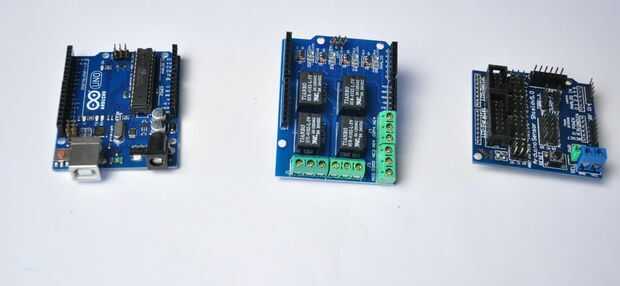

Hay tres placas de circuito impreso necesarios para la caja del cerebro, que debe ser los modelos en la foto.
De izquierda a derecha son; Arduino uno, relé protector y protector del servo/sensor.

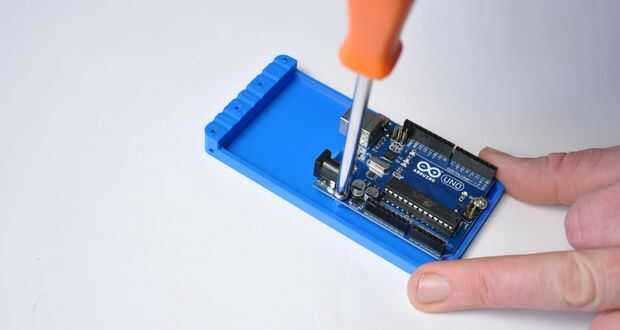

Ajuste el arduino a la placa base. Hay cuatro agujeros en el arduino, que corresponden a dos clavijas, y dos agujeros en la placa base. Ubicar el arduino en las clavijas y fíjelo con dos tornillos autorroscantes.

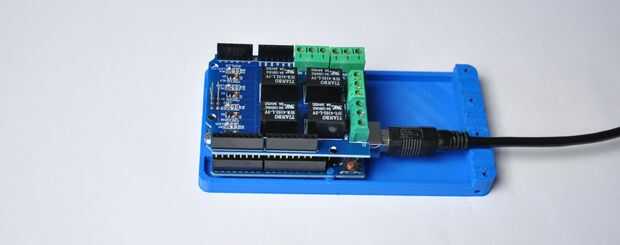

Luego inserte el cable usb en el arduino. A continuación tenemos que caber la pantalla del relé. Tiene filas de pernos por debajo de lo que cabe en las filas de zócalos en el arduino.
Los pernos no ir todo el camino, pero van en bastante lejos – vea la ilustración. Cuidado de no doblarlas. Además, asegúrese de que la parte inferior de la pantalla del relé no toque la parte superior de la caja de enchufe usb en el arduino.
