Paso 5:
A continuación cabe los enchufes de salida. Las tomas de salida son tomas de corriente de 3,5 mm para auriculares mono, con 17cm de cable conectado. Corte de mono alargadores o cables de splitter de auriculares. Sólo asegúrese de que son mono, no estéreo. Se necesitan tres. Ahora, preparar los extremos de los cables. Quitarlos y retuerza los extremos. Mayoría de los cables como este sea coaxial, lo que significa que habrá un núcleo interno que tiene su propio aislamiento. Que es un conductor de filamento múltiple. Trence y su segundo núcleo. Cada núcleo debe ser aproximadamente de 8mm de largo antes de que desaparezca en el aislamiento. Y el aislamiento del núcleo interior sobresalen más allá de la envoltura externa de unos 8mm, así. Doblar sus extremos 8mm trenzado por la mitad, por lo que ahora tiene 4mm extremos.
Ahora montar las tomas de salida de tres de los bloques de terminales verdes en el escudo de relé.

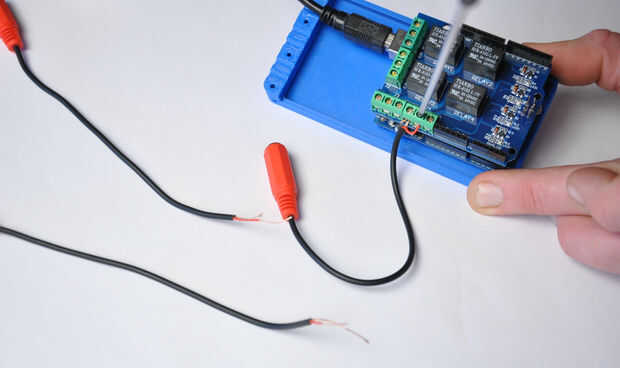

Los bloques de terminales se numeran en el escudo de relé, uno a cuatro. Conecte los conectores de salida de tres número uno, tres y cuatro. Cada bloque tiene tres orificios de conexión, marca NO, COM y NC. Para conectar cada toma a NO y COM. No importa cual cable va en COM, y que va en NO. En la foto de arriba Ben es apropiado un enchufe de salida número cuatro de bloque de terminales. Es importante que haya muy poco cable desnudo fuera del bloque de terminales y ningún aislamiento dentro del bloque de terminal.

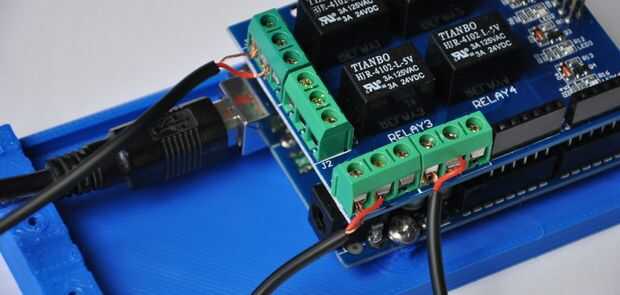

En la foto de arriba, la toma de corriente unido al número de bloque terminal cuatro está conectado correctamente. Los conexión a uno de los bloques (en la parte superior de la foto) y tres no. Hay excesiva del alambre desnudo fuera del bloque terminal, que podría conducir a un cortocircuito accidental. Que sería malo.
