Paso 6:

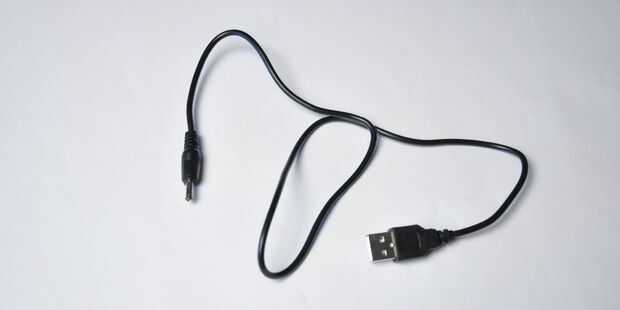

A continuación debemos preparar el cable de alimentación usb. Esto se ve como la foto de arriba, o similar. Tenemos que cortar el enchufe de CC, y dependiendo de donde desea para su fuente de energía, tal vez algunos de cable. Luego Pele y tuerza el extremo.

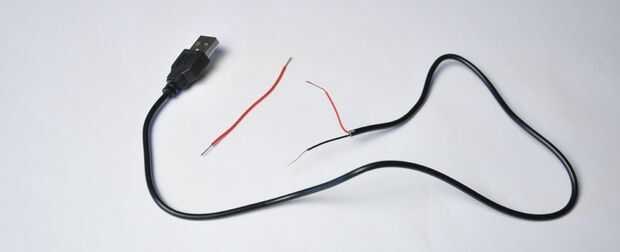

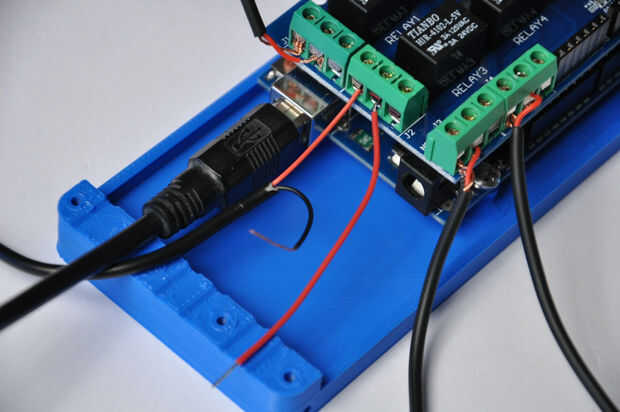

Si tienes suerte, como yo, usted tendrá una base con aislamiento rojo y uno negro. El rojo es positivo, y negro es tierra. Si no tienes suerte, tendrás que averiguar la polaridad del cable con un polímetro. Usted también necesitará un trozo pequeño del cable con los extremos pelados, como en la foto, digamos 6 cm de largo. Ahora Conecte el cable rojo (positivo) desde el cable de usb no en el número del bloque de terminal dos. Luego fije el pedazo corto de alambre a COM. Como en la tercera foto.
Entonces es tiempo para montar el protector de servo/sensor. Esto va en de la misma manera que el escudo de relé. Asegúrese de que esté bien asentado.
Ahora. MUY IMPORTANTE. Junto a la regleta azul en el servo/sensor protector es una pequeña cosa verde, llamada un puente. Elimínela. Tirando de él hacia arriba. Y échalo de ti

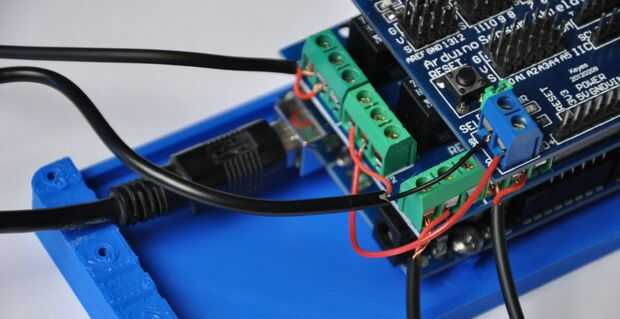

Luego conecte el cable negro a la tierra en el bloque de terminales en el escudo de servo/sensor. Y el extremo del cable corto para VCC. Al igual que en la última foto.
Ahora suavemente tire de cada alambre, uno por uno, para asegurarse de que están bien agarrados por los bloques de terminales.
