Silla de ruedas eléctrica controlador (13 / 14 paso)

Paso 13: Programación de parámetros

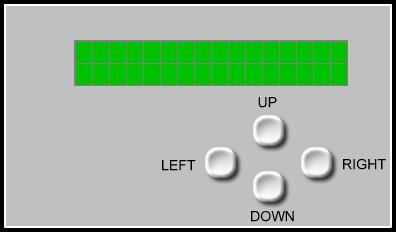

Modo de sintonización:

· Pulse y mantenga pulsado el botón izquierdo durante unos 5 segundos.

· Pantalla indicará "Entrar en calibración de receptor".

· Suelte el botón izquierdo

"Rx extremos"

· Pantalla indicará datos recibidos desde el transmisor.

· Mover dos palillos en el transmisor en círculos un par de veces.

· Pulsa el botón izquierdo para guardar la nueva configuración y continuar al siguiente paso.

· Pulsa el botón derecho para continuar al siguiente paso sin guardar los cambios.

"Rx centro puntos"

· Pantalla indicará datos recibidos desde el transmisor.

· Centro de ambos palillos en el transmisor.

· Pulsa el botón izquierdo para guardar la nueva configuración y continuar al siguiente paso.

· Pulsa el botón derecho para continuar al siguiente paso sin guardar los cambios.

"Brecha de velocidad Rx" (palillo del elevador)

Cantidad de movimiento de stick necesaria antes de que se enganchen de avance/retroceso.

· Pantalla indicará el ajuste actual y nuevo.

· Utilice arriba y abajo de los botones para aumentar o disminuir el ajuste.

· Pulsa el botón izquierdo para guardar la nueva configuración y continuar al siguiente paso.

· Pulsa el botón derecho para continuar al siguiente paso sin guardar los cambios.

"Rx vacío de buey" (timón palo)

Cantidad de movimiento de stick necesaria antes de girar izquierda/derecha se enganche.

· Pantalla indicará el ajuste actual y nuevo.

· Utilice arriba y abajo de los botones para aumentar o disminuir el ajuste.

· Pulsa el botón izquierdo para guardar la nueva configuración y continuar al siguiente paso.

· Pulsa el botón derecho para continuar al siguiente paso sin guardar los cambios.

"Rx a prueba de fallos" (palillo de la válvula reguladora)

La posición del acelerador se utiliza para activar o desactivar el modo de sintonización.

La palanca puede utilizarse para activar el modo receptor encendido como un feuture de seguridad adicional.

!!! IMPORTANTE TENGA EN CUENTA!!

Asegúrese de que la función FAIL-SAFE del receptor también está programada correctamente.

· Pantalla indicará el ajuste actual y nuevo.

· Utilice arriba y abajo de los botones para aumentar o disminuir el ajuste.

· Pulsa el botón izquierdo para guardar la nueva configuración y continuar al siguiente paso.

· Pulsa el botón derecho para continuar al siguiente paso sin guardar los cambios.

Modo de joystick:

· Pulse y mantenga pulsado el botón derecho durante unos 5 segundos.

· Pantalla indicará "Entrar Joystick Calibration".

· Botón de liberación del derecho

"Extremos de la palanca de mando"

· Pantalla indicará datos recibidos del joystick.

· Mueva el joystick círculos un par de veces.

· Pulsa el botón izquierdo para guardar la nueva configuración y continuar al siguiente paso.

· Pulsa el botón derecho para continuar al siguiente paso sin guardar los cambios.

"Puntos de centro de joystick"

· Pantalla indicará datos recibidos del joystick.

· Centro de palos en joystick.

· Pulsa el botón izquierdo para guardar la nueva configuración y continuar al siguiente paso.

· Pulsa el botón derecho para continuar al siguiente paso sin guardar los cambios.

"Brecha de velocidad palanca de mando" (adelante/atrás)

Cantidad de movimiento de la palanca de mando necesaria antes de que se enganchen de avance/retroceso.

· Pantalla indicará el ajuste actual y nuevo.

· Utilice arriba y abajo de los botones para aumentar o disminuir el ajuste.

· Pulsa el botón izquierdo para guardar la nueva configuración y continuar al siguiente paso.

· Pulsa el botón derecho para continuar al siguiente paso sin guardar los cambios.

"Brecha de buey de joystick" (izquierda)

Cantidad de movimiento de la palanca de mando necesaria antes de girar izquierda/derecha se enganche.

· Pantalla indicará el ajuste actual y nuevo.

· Utilice arriba y abajo de los botones para aumentar o disminuir el ajuste.

· Pulsa el botón izquierdo para guardar el nuevo criterio de valoración y continuar al siguiente paso.

· Pulsa el botón derecho para continuar al siguiente paso sin guardar los cambios.

"Velocidad máxima hacia adelante"

Velocidad máxima hacia adelante.

· Pantalla indicará el ajuste actual y nuevo.

· Utilice arriba y abajo de los botones para aumentar o disminuir el ajuste.

· Pulsa el botón izquierdo para guardar el nuevo criterio de valoración y continuar al siguiente paso.

· Pulsa el botón derecho para continuar al siguiente paso sin guardar los cambios.

"Velocidad máxima marcha atrás"

Velocidad máxima retrocediendo.

· Pantalla indicará el ajuste actual y nuevo.

· Utilice arriba y abajo de los botones para aumentar o disminuir el ajuste.

· Pulsa el botón izquierdo para guardar el nuevo criterio de valoración y continuar al siguiente paso.

· Pulsa el botón derecho para continuar al siguiente paso sin guardar los cambios.

"Max buey diferencial"

Diferencia de velocidad entre los motores izquierdos y derecho durante el rodaje normal. Esto es para prevenir que la silla gire demasiado fuerte,

· Pantalla indicará el ajuste actual y nuevo.

· Utilice arriba y abajo de los botones para aumentar o disminuir el ajuste.

· Pulsa el botón izquierdo para guardar el nuevo criterio de valoración y continuar al siguiente paso.

· Pulsa el botón derecho para continuar al siguiente paso sin guardar los cambios.

"Velocidad máxima de centrifugado"

· Velocidad máxima a la que la silla puede girar sobre su propio eje. Esto es para prevenir que la silla gire demasiado rápido,

· Pantalla indicará el ajuste actual y nuevo.

· Utilice arriba y abajo de los botones para aumentar o disminuir el ajuste.

· Pulsa el botón izquierdo para guardar el nuevo criterio de valoración y continuar al siguiente paso.

· Pulsa el botón derecho para continuar al siguiente paso sin guardar los cambios.

"Activar Trim"

Corrección de ajuste para el movimiento de avance/retroceso.

· Pantalla indicará el ajuste actual y nuevo.

· Utilice arriba y abajo de los botones para aumentar o disminuir el ajuste.

· Pulsa el botón izquierdo para guardar el nuevo criterio de valoración y continuar al siguiente paso.

· Pulsa el botón derecho para continuar al siguiente paso sin guardar los cambios.

"Pasos de PID"

Establece la velocidad a la que el controlador de velocidad del motor aumentará la velocidad arriba/abajo. Baje el ajuste para aumentar el tiempo que lleva a la rampa de velocidad máxima. Aumentar el ajuste para disminuir el tiempo que lleva a la rampa de velocidad máxima.

· Pantalla indicará el ajuste actual y nuevo.

· Utilice arriba y abajo de los botones para aumentar o disminuir el ajuste.

· Pulsa el botón izquierdo para guardar el nuevo criterio de valoración y continuar al siguiente paso.

· Pulsa el botón derecho para continuar al siguiente paso sin guardar los cambios.

"Power Delay"

Momento que el botón del joystick debe mantenerse presionado para encender el sistema.

· Pantalla indicará el ajuste actual y nuevo.

· Utilice arriba y abajo de los botones para aumentar o disminuir el ajuste.

· Pulsa el botón izquierdo para guardar el nuevo criterio de valoración y continuar al siguiente paso.

· Pulsa el botón derecho para continuar al siguiente paso sin guardar los cambios.

"Apagado retardo"

Momento que el botón del joystick debe mantenerse presionado para apagar el sistema.

· Pantalla indicará el ajuste actual y nuevo.

· Utilice arriba y abajo de los botones para aumentar o disminuir el ajuste.

· Pulsa el botón izquierdo para guardar el nuevo criterio de valoración y continuar al siguiente paso.

· Pulsa el botón derecho para continuar al siguiente paso sin guardar los cambios.

"Freno de retardo"

El tiempo que tardan los frenos a una vez el Presidente viene a una parada y el joystick/transmisor está en la posición central.

· Pantalla indicará el ajuste actual y nuevo.

· Utilice arriba y abajo de los botones para aumentar o disminuir el ajuste.

· Pulsa el botón izquierdo para guardar el nuevo criterio de valoración y continuar al siguiente paso.

· Pulsa el botón derecho para continuar al siguiente paso sin guardar los cambios.

"Parada de emergencia"

Activar/desactivar parada de emergencia cuando se presiona el botón de la palanca de mando mientras el Presidente esté en movimiento.

· Pantalla indicará el ajuste actual y nuevo.

· Utilice arriba y abajo de los botones para aumentar o disminuir el ajuste.

· Pulsa el botón izquierdo para guardar el nuevo criterio de valoración y continuar al siguiente paso.

· Pulsa el botón derecho para continuar al siguiente paso sin guardar los cambios.
