Paso 8: 2.4GHz Transmisor

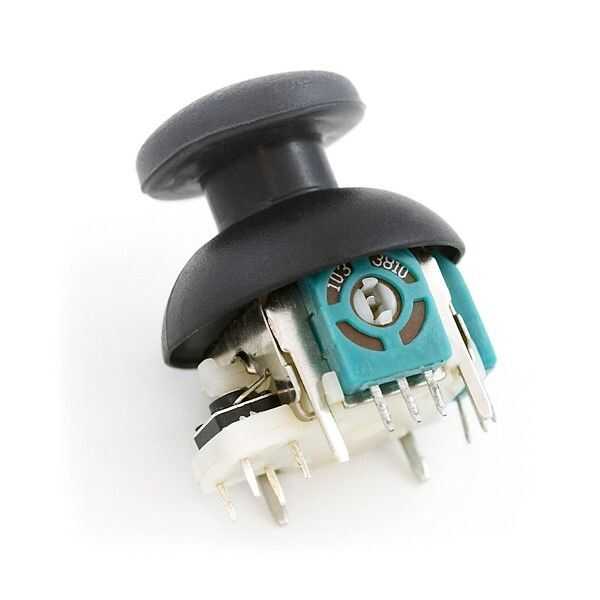

El transmisor fue construido usando un ATMEGA328p, un nRF24L01 y un joystick de PS3.
El ATMege Lee los valores analógicos de la de los limpiadores de joystick y transmitir esta información al receptor. Resolución es el mismo que el convertidor A/D, es decir, 1024 pasos.
La unidad está encendida de dos pilas de linterna estándar, que requieren no cargadores especiales.

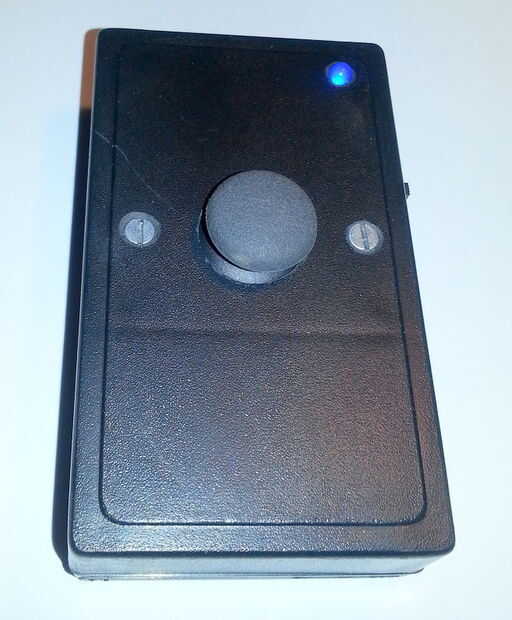

El LED se encenderá una vez que se encuentra el receptor. Si no se encuentra receptor, el LED parpadeará, indicando un problema con el enlace de radio. Una vez que el receptor está recibiendo datos correctos, la silla de ruedas se coloca automáticamente en el modo receptor.

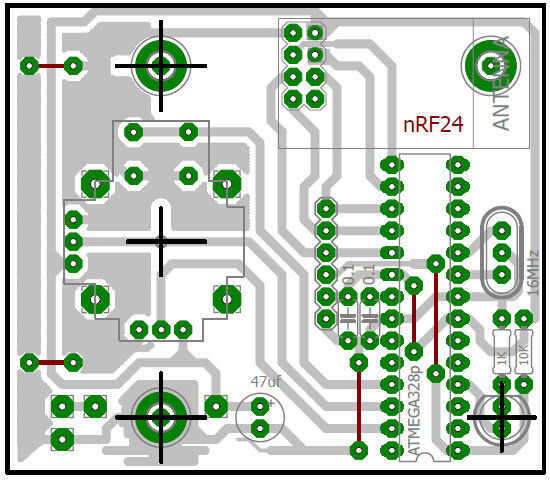

Por desgracia, no tengo el esquema. Pero es lo suficientemente simple como seguir el diseño de PCB.
