Paso 3: Configurar el ShopBot
Una vez creados los archivos de diseño puede traer el DXF en un software de CAM para crear trayectorias de herramienta. Para este proyecto usé V-talle con una interfaz muy sencilla para el fresado tridimensional de 21/2. Utilicé los siguientes valores.
1. Perforaciones internas: 3/8" solo flauta fresa, 12000 rpm, profundidad de paso 3/16 de pulgada, pies velocidad 1.5"/ seg.
2. canal de bolsillo de asiento: 3/16" fresa, 12000 rpm, profundidad de paso 1/8", velocidad de alimentación de 1.5 "/ seg.
3. recorte de perfil exterior: 1/2" fresa, 12000 rpm, profundidad de paso 1/4", velocidad de alimentación de 1.5 "/ seg.
4. espesor de la chapa: yo mide el material con una pinza y mi grueso material en consecuencia.

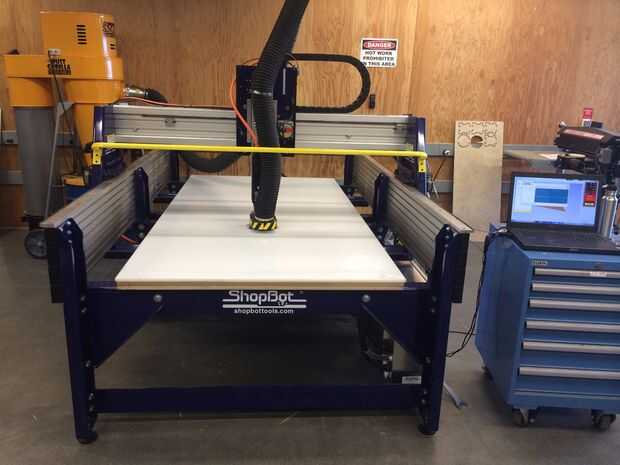

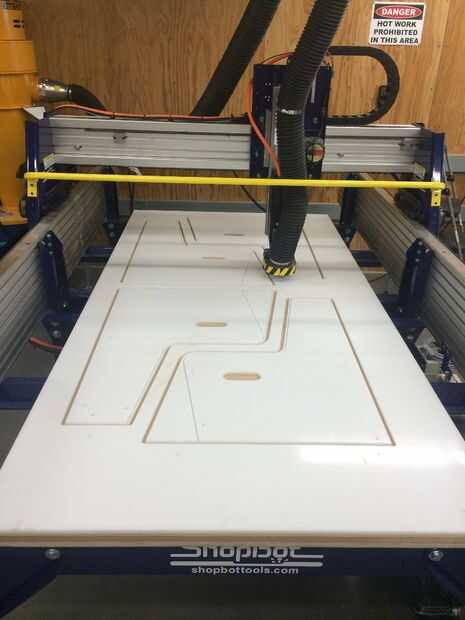

Una vez que se produjo el código G abrí controlador ShopBot, cero mi X e Y con el sensor de la tabla y cero mi Z de la parte superior del material. Hice una prueba antes de poner la herramienta para trabajar en el polietileno. Arriba, verá el comienzo y final del trabajo de molino para las paredes laterales. Estos pasos se repiten para todas las hojas en el paso diseño.
