Sim900 For PC (4 / 8 paso)

Paso 4: Conectar TTL con Sim900

4 cables están conectados al módulo TTL. Según sus etiquetas contamos con:

Rojo: 5V
Blanco: RXD
Verde: TXD
Negro: GND

Ya que tenemos que utilizar 3.2 ~ 4.4v para sim900, no suelde el cable rojo a ella.

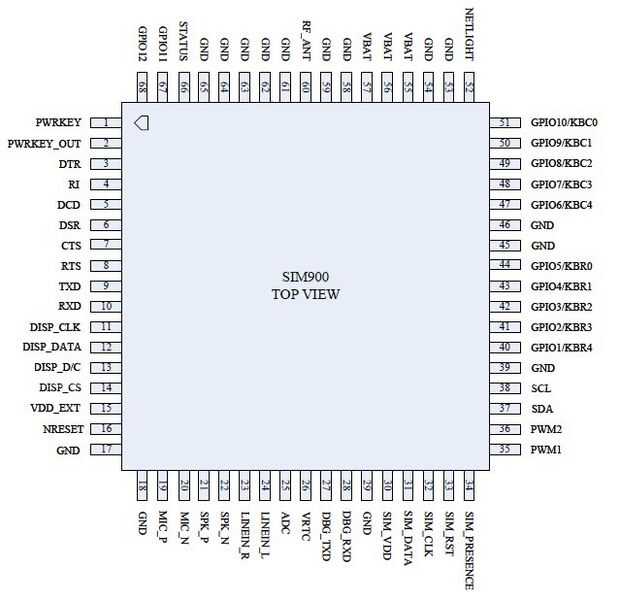

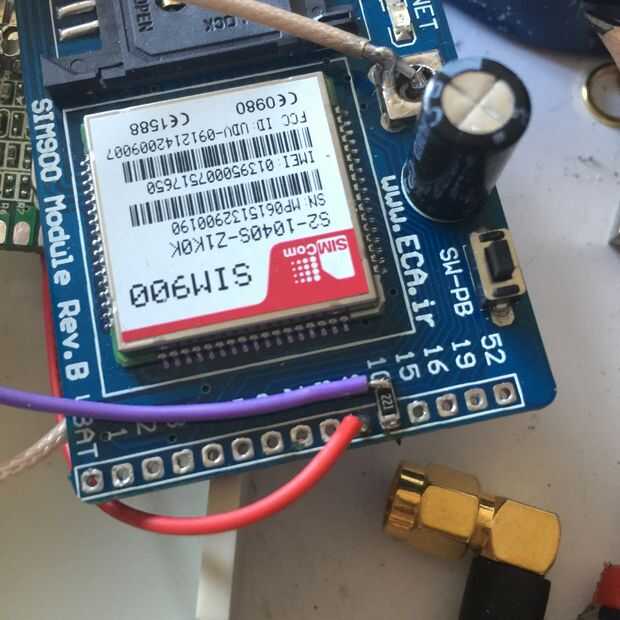

Conecte el cable blanco a sim900s TXD por una resistencia de 200 ohm a RXD de sim900 (que en mi módulo de su número de pin 10, su también el chip de 10 pin, verifique su propia hoja de datos de módulos) y el verde directamente a TXD (pin Nº 9).
También es necesario conectar el cable negro a los módulos de toma de tierra.
