Sim900 For PC (5 / 8 paso)

Paso 5: Fuente de alimentación

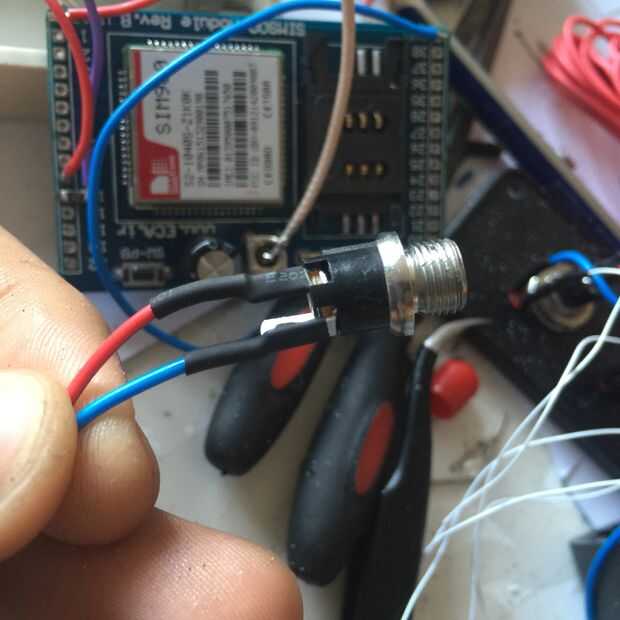

Conecte el voltaje de entrada del módulo de alimentación conector de alimentación del adaptador. Y también su salida a los módulos.

VBAT o VCC -> +
GND ->-

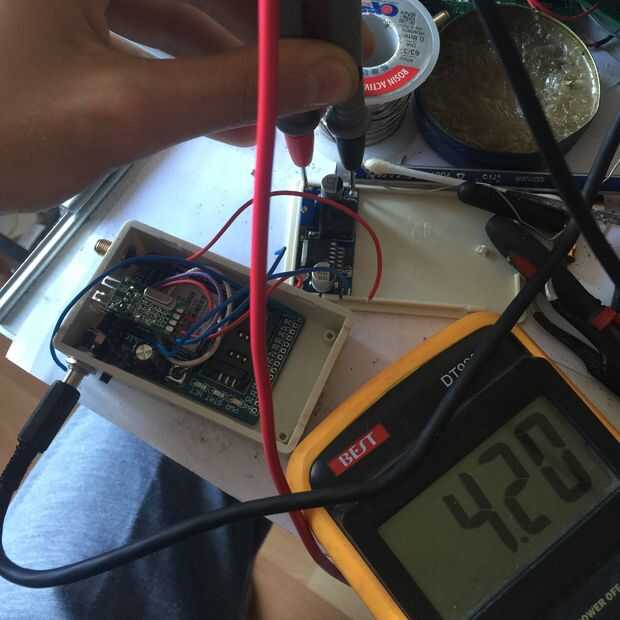

Ajustar la tensión de salida girando el potenciómetro a 4.2v.

Asegúrese de que tener por lo menos en el condensador de alta capacidad en su circuito de potencia. Un 1000uF uso para los módulos a colocar. Yo tuve uno en el tablero.

No conecte Vcc de TTL o el cable rojo a cualquier punto de su circuito. Simplemente deje eso Perno abierto.

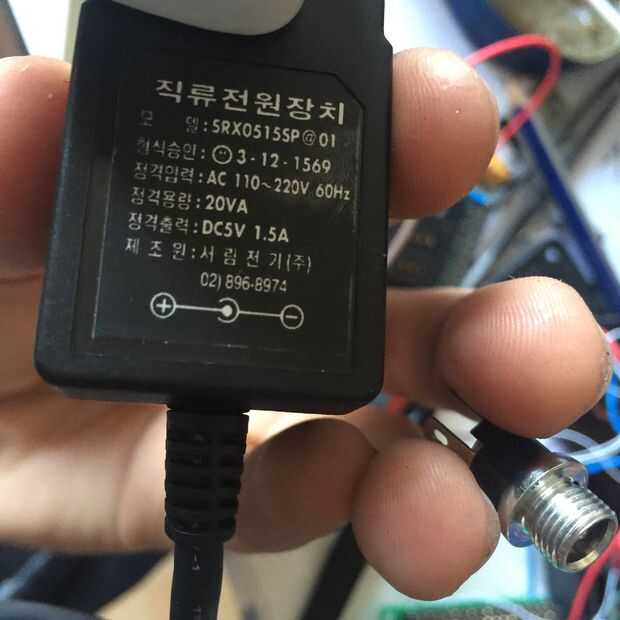

Puede usar cualquier adaptador de corriente en el circuito. (5v-12v-20v) sólo asegúrese de que por fin da 1.5A.
