¿Símbolos de circuito de trabajo (2 / 4 paso)

Paso 2: Montaje - 1

Sus componentes recién extendidas en el centro de la pieza de la tarjeta de la cinta - centrado en el componente y luego estira el alambre a través al final.

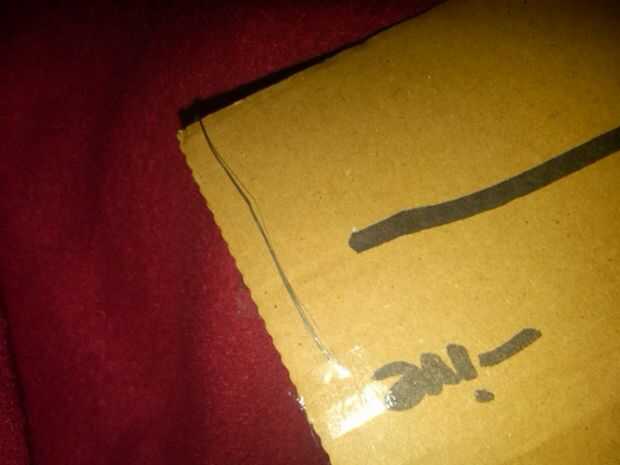

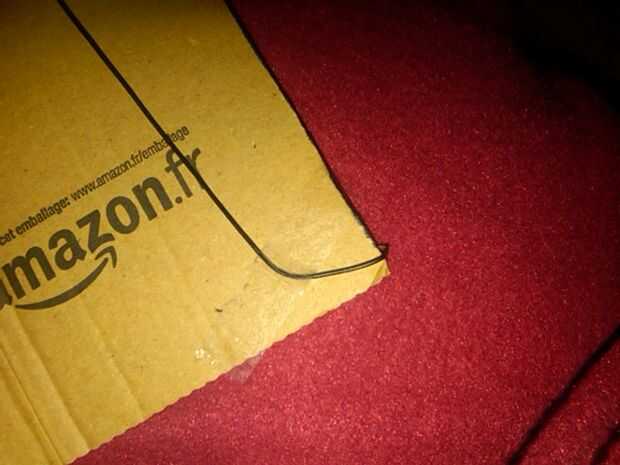

Tira del extremo del alambre desde donde llega el borde de la tarjeta. Esto si dejo unos 5cm de alambre expuesto. Doblar el alambre expuesto en el extremo de la tarjeta y la cinta por el extremo.

Doblar la tarjeta por la mitad, a emparedado los cables y componentes, y pegamento o cinta de cierre.

Vea el paso

Símbolos del circuito

aquí están algunos enlaces/fotos de símbolos esquemáticos básicos.Útil si siempre están tratando de entender de otro circuito y no se reconocen algunas de las partes.Electrónica-Symbols.com puede ser muy útil. Tiene una gran base de datos de cada va

Símbolo de circuito básico

un símbolo electrónico es un pictograma para representar varios dispositivos eléctricos y electrónicos (tales como cables, baterías, resistencias y transistores) en un diagrama esquemático de un circuito eléctrico o electrónico. Estos símbolos (debid
