Paso 2: Materiales que he usado
Como siempre, antes de que un proyecto puede ser completado, uno debe asegurarse de que tienen todo lo que necesitan en mano. Personalmente usé varios productos de Digilent ya los tenía en la mano y me gusta mucho que sus Pmods son compactas para que mínimo es requiere cableado de mi parte para acceder a toda la funcionalidad, ya sea varios conmutadores, un DAC de 12 bits o un amplificador de audio.

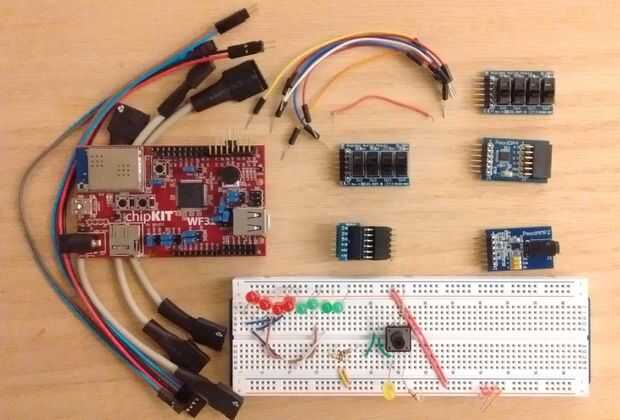

Pero aquí es lo que usé:
un chipKIT WF32 - un microcontrolador PIC32 proceso usuario respuestas y actuar como "Simon"
un PmodDA4 - un convertidor de Digital a analógico de 12 bits de 8 canales para encender cada LED sin necesidad de utilizar un montón de pines de I/O
un par de PmodSWTs - 4 interruptores deslizantes para encender LEDs en el patrón te creo que vi
un PmodAMP2 - un amplificador de audio que puede aceptar una señal analógica o una señal de audio PWM
9 LEDs - 4 rojos, 4 verdes y un LED amarillo para el atractivo visual
un botón - para presentar una respuesta final
un protoboard - poner todos los componentes en
alambres - para alimentación y las señales digitales en forma de 6 pines Pmod cables o alambres de puente
un estándar par de auriculares o un altavoz - así que usted puede oír el sonido
Tenga en cuenta que si retira el video al final de este Instructable antes de finales de febrero, usted puede encontrar una forma útil para ayudar a comprar algunos de estos componentes ;)
