Simple 3 x 3 x 3 LED cubo (3 / 5 paso)

Paso 3: pruebas

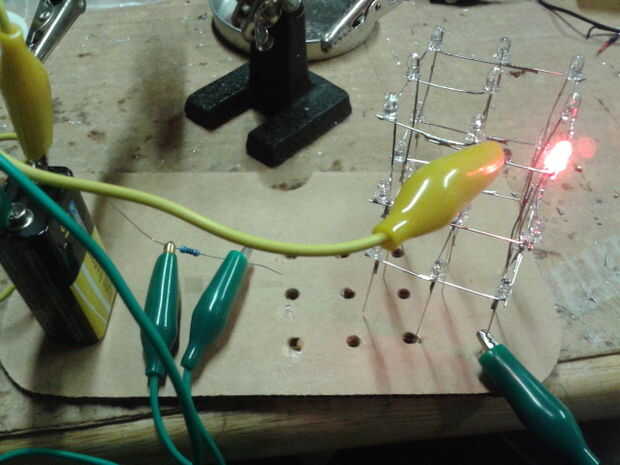

Cuando haya terminado, es un buen momento para probar las conexiones conectando el positivo de una fuente de alimentación a cada columna y es negativa a cada nivel para asegurarse de que cada LED se enciende cuando debe. La idea es que cada LED debe encender cuando su columna tiene potencia y su nivel es puesto a tierra. Usé una batería de 9V y una resistencia a prueba. Un resistor es importante si está probando con un voltaje superior a 3V para que el LED no se queme. Si un LED no se encienda cuando debe, podría significar una mala conexión, cortocircuito o incluso un quemado a LED.
