Paso 4: cableado

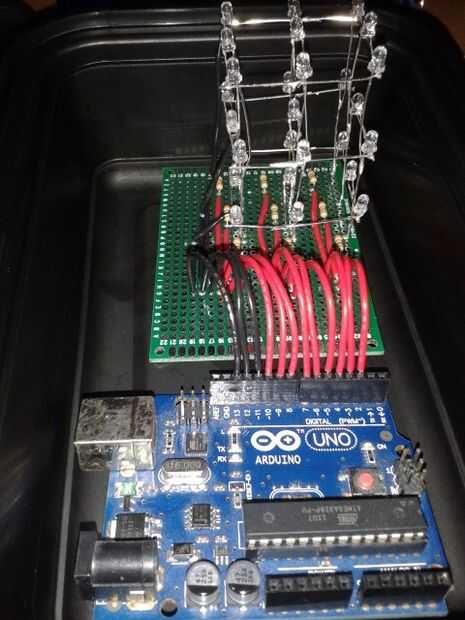

Ahora usted necesita conectar el cubo a Arduino. He utilizado un trozo de perfboard y soldado el cubo a él para ayudar a mantener el cableado organizado, pero fácilmente podría usar un protoboard. He conectado una resistencia de 330 ohm a cada columna y luego a un pasador (2-10) y luego conecté cada nivel a un perno (11-13). Una vez más el que resistencias son importantes para asegurarse de que el LED no se queme.
Conecté las columnas de pernos como tal:
10 7 4 2
9 6 3 1
8 5 2 0
2 1 0
(Esto es desde la vista superior, los números en negrita representan los números)
Esto facilita la programación porque se podría utilizar (3 * x) + y + 2 para encontrar el número de pin, x es la coordenada x (a partir de las 0 de la derecha) y allí siendo la coordenada y (a partir de las 0 de la parte inferior). Los valores x y valores y se muestran los números sin negrita arriba.
