Simple acelerómetro en labVIEW (1 / 5 paso)

Paso 1: materiales

Materiales

1 chipKIT Max32

2 protoboard

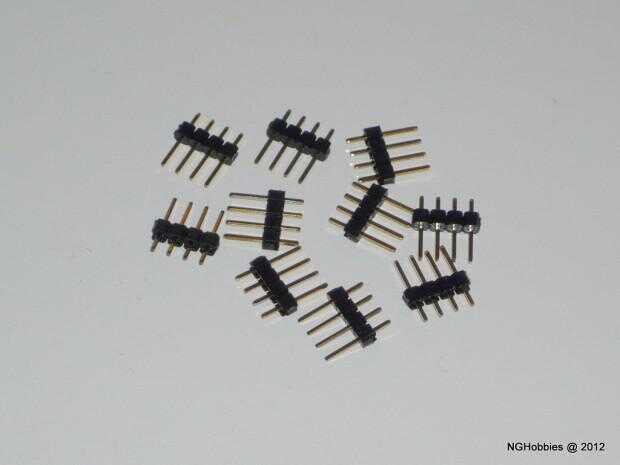

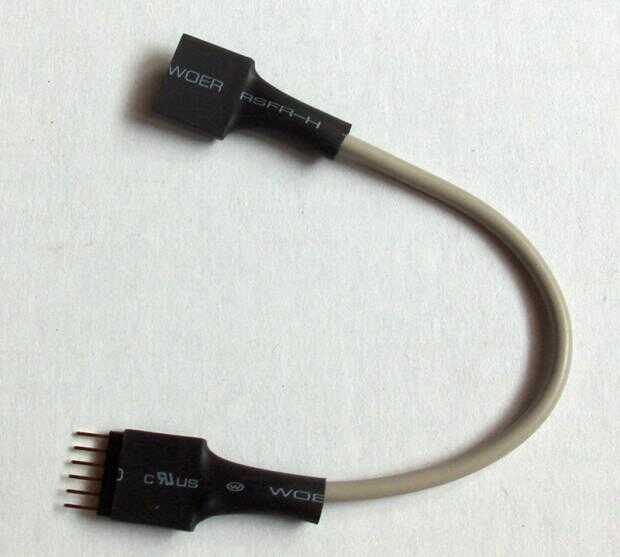

3 PmodACL (debe venir con algunos repuestos



y


)

4. opcional: Plataforma para sujetar el circuito (es decir cartón, plexiglás, madera ect)

5. opcional: Su tipo preferido de los sujetadores (es decir los lazos zip, cinta, hotglue ect)

Revisa el paso 5 para ver cómo sujetó mi circuito.

Requisitos de software

1 LabVIEW instalado

2 addon LabVIEW instalado LINX

Si no tienes labVIEW y LINX instalado revisa este instructable.

Alternativas de material

Este proyecto está diseñado utilizando un chipKIT Max32 y PmodACL. Sin embargo se puede sustituir el siguiente.

En lugar de la Max32: cualquier dispositivo chipKIT, Arduino o myRIO que tiene un puerto I2C y se apoya en el Asistente de Firmware LINX.

En lugar de la PmodACL: debe funcionar cualquier junta que tiene un CI de acelerómetro de ADLX345 que puede ser a través de I2C.

Nota: este instructable no va sobre cómo configurar el circuito para estos dispositivos alternativos.
