Paso 2: Configuración del circuito

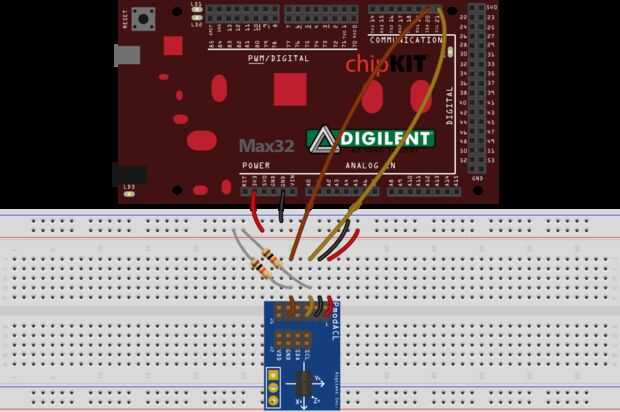

Incluí una imagen de cómo la configuración del circuito. La configuración es bastante sencillo, pero aquí hay algunas cosas claves para saber.
Los pines 20 y 21 en el chipKIT son pines SDA y SCL I2C para el Max32. Determiné esta información consultando la página 9 del manual de referencia de Max32.
Alambré los pernos de la PmodACL según el manual de referencia. Si no está familiarizado con Pmods, aquí es un diagrama genérico de los pines utilizados para los conectores.
Resistencia de enderezamiento es necesarios en el bus de datos I2C. Utilizar dos resistencias de 10K ohm.
Nota: cada vez que yo no puedo descifrar un código de color resistor utilizo WolframAlpah. Sólo tienes que escribir "resistencia de código de color" y todas las franjas de color que ves.
Heres un ejemplo: http://www.wolframalpha.com/input/?i=resistor+color+code+brown+black+orange+gold
