Simple Arduino ala escudo (5 / 5 paso)

Paso 5: final

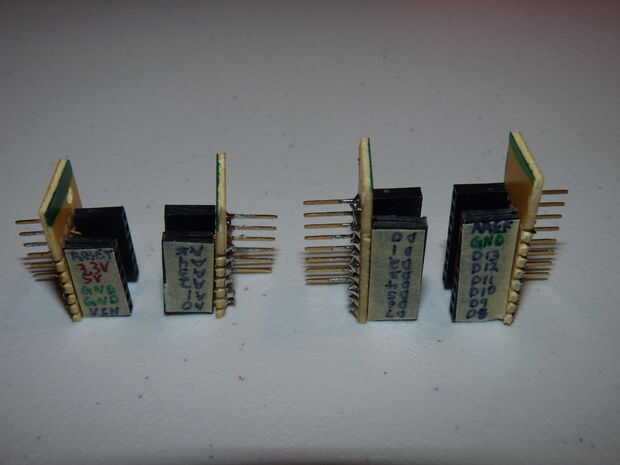

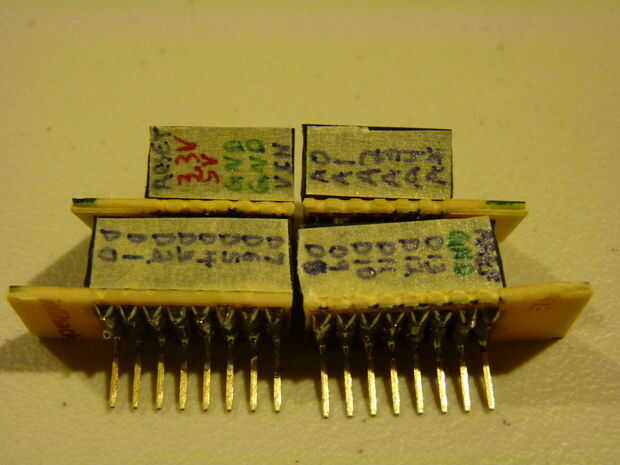

Por favor disculpe mi letra, es muy pequeño y difícil de escribir en el. Había etiquetado los pasadores con cinta de enmascarar y fino punto Sharpies así puedo conectar los cables de puente sin desconectar la pantalla superior. Ahora puedo conectar mi tiempo y Temp protector y seguir trabajando en mi proyecto de mayor envergadura.

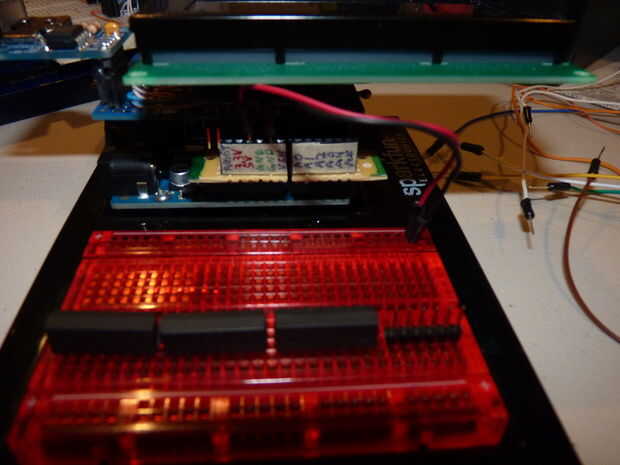

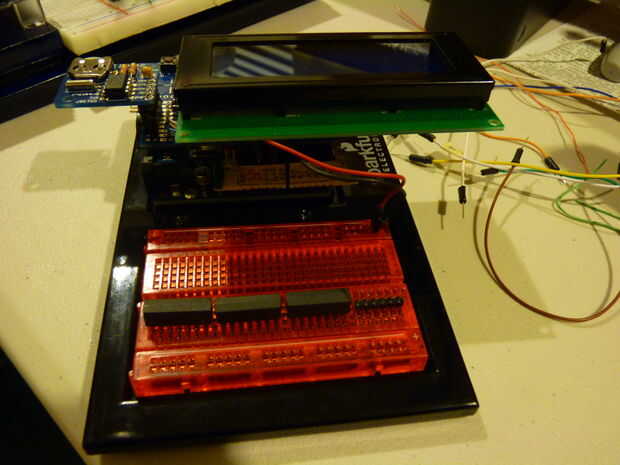

El producto final es exactamente lo que quería ser. Ahora puedo hacer las conexiones a todos los pines con un "escudo superior", como una pantalla de LCD, que no tiene encabezados femeninos.

En general, me gusta la forma en que estos salieron pero hay algunas cosas que haría diferente:

  • Utilizar encabezados de R3 en lugar del estándar.
  • Utilizar encabezados hembra 90 grados en lugar del estándar.
  • Utilice piezas más grandes de perf board y los cables para eliminar las gotas de soldadura.
