Simple Arduino PIR Motion Detector módulo Demo

Sé que hay un montón de Instructables y tutoriales sobre esto. Mi objetivo es simplificar todo lo hasta los huesos desnudo mínimos necesario para que un principiante (como yo) puedan obtener su funcionamiento antes de frustrarse y abandonar.

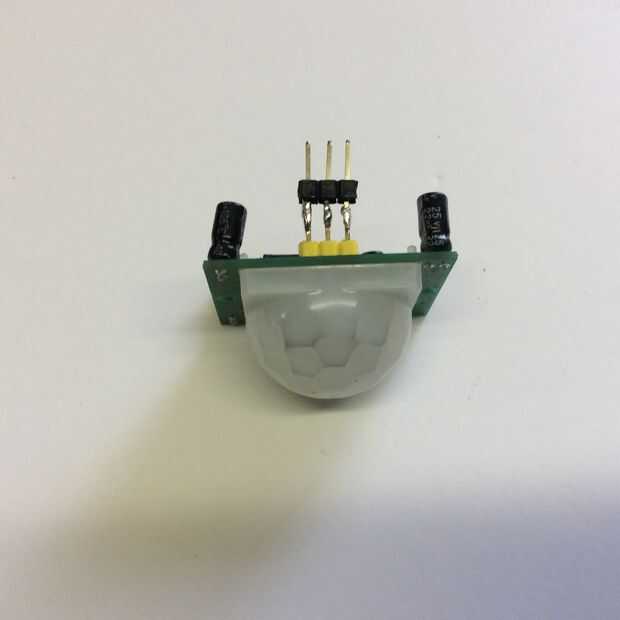

Para que hacerlo aún más fácil estoy rompiendo esta en dos partes. La primera parte va a utilizar el Detector de movimiento PIR (Foto 1) para encender y apagar un LED. Después de que está trabajando, la segunda parte será agregar la placa Arduino y un código simple para pasar control del LED del módulo de PIR a tu Arduino.

Qué vas a necesitar;

1. fuente de alimentación (se puede utilizar el pin de 5v en su Arduino - usar una vieja fuente de alimentación de PC al jugar)
2. electrónica protoboard (si no tienes uno, haz uno - son baratos y hacer las cosas mucho más fácil)
3. módulo Detector de movimiento PIR (Amazon, eBay, Radio Shack, etc.)
4. LED (un simple LED estándar, roba uno de uno de sus juguetes de los niños si tienes que)

Es la primera parte, en la segunda parte que sólo añadimos

5. placa Arduino
6. Arduino código

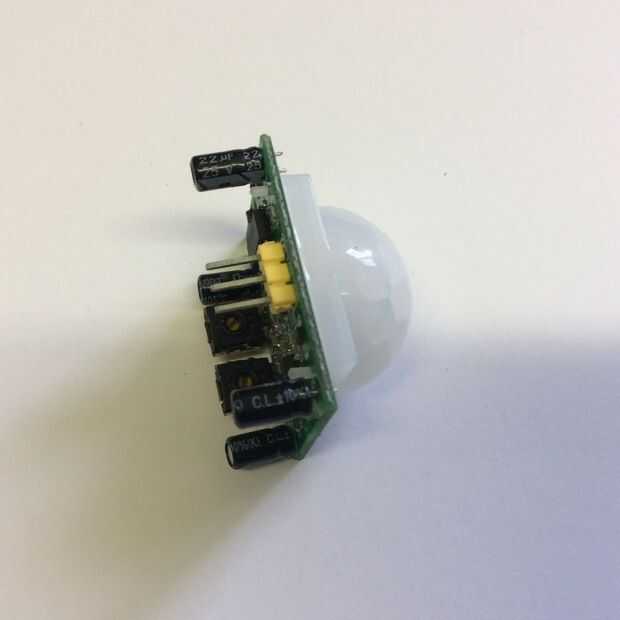

Lo que encontré enseguida es que el módulo Detector de movimiento PIR no puede ser enchufado directamente en un protoboard. Los condensadores en la placa de circuito del módulo consigue en el camino. He resuelto suelda pernos más largos en un módulo (Foto 2) y utiliza un enchufe de tres clavijas (Foto 3) que tenía por ahí en otro.

Componentes: PIR módulo de detección de movimiento de http://www.icstation.com/index.php?cPath=79&aid=55
