Simple Arduino PIR Motion Detector módulo Demo (2 / 5 paso)

Paso 2: Agregar el LED

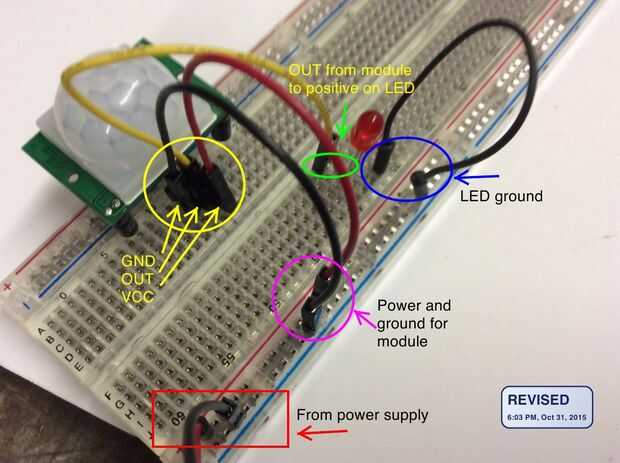

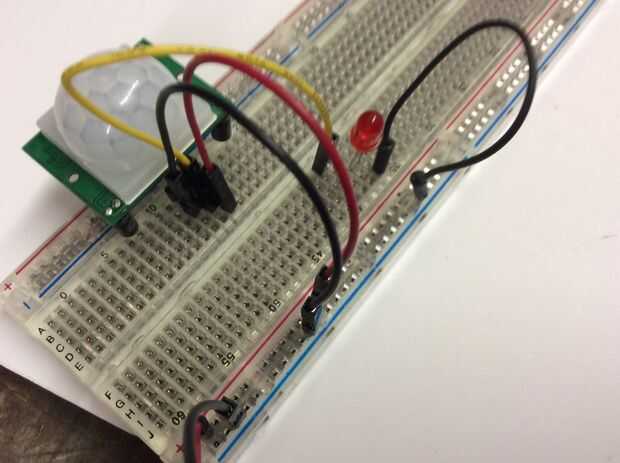

El pasador central del módulo es etiquetado "OUT". Y eso es lo que hace, envía corriente a eso Perno cuando el módulo detecta movimiento. Vamos a usar esa corriente (aprox. 3, 3V) para iluminar el LED.

Conectar la clavija de salida del módulo en el positivo del LED (el positivo en el LED será el más largo de los dos, usted puede también averiguar el positivo mirando dentro el LED donde verás dos placas de contacto - el más pequeño de los cuales es positivo)

Conecte el cable negativo de LEDs su fuentes de alimentación GND

Ahora es realmente. Encienda y el LED deberá encenderse cuando el módulo detecta movimiento.

Tenga en cuenta que el LED se apagará después de que el módulo no detecta movimiento. Si usted mueva la mano sobre el módulo como el LED se apaga, no pasará nada. El LED no se enciende ni la onda módulo apoyará a usted. Hay un retraso en el módulo antes de que detectará movimiento otra vez, el valor predeterminado en la mía es de 5 segundos.
