Simple Arduino PIR Motion Detector módulo Demo (3 / 5 paso)

Paso 3: Uso de Arduino como fuente de energía

Si no está utilizando actualmente la placa de Arduino como fuente de alimentación siga los siguientes pasos. Si usted ya está usando el tablero de fuente de alimentación colgar allí un segundo mientras que todo el mundo haciendo, o ir al paso 4.

Fuente de alimentación de la placa;

ELIMINAR cualquier fuente de energía está conectado en la placa, lo mismo para tu placa Arduino y entonces;

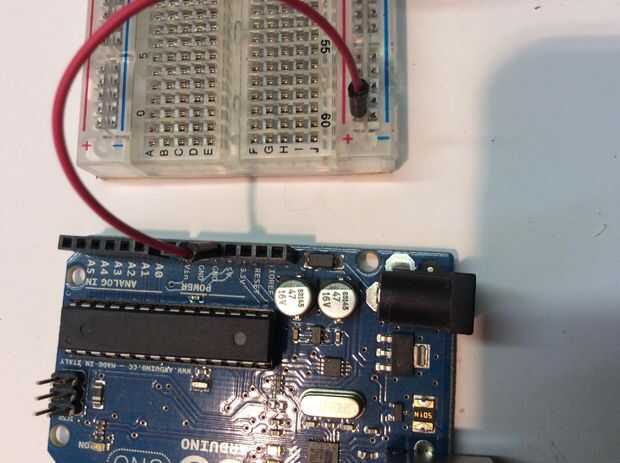

1. Conecte el pin de 5v en el tablero a positivo en el protoboard

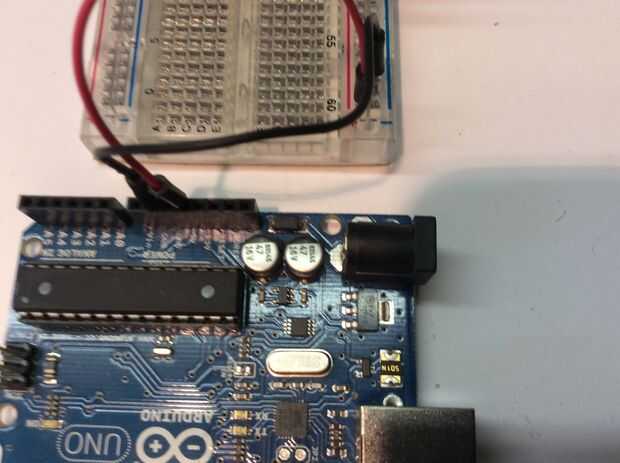

2. Conecte el pin GND en el tablero a la negativa en el protoboard

Para aquellos de ustedes que acabo de cambiar a tu placa de Arduino para la alimentación, comprobar cosas todavía funcionan. Aplique corriente a la placa Arduino, debe ahora ser alimentar el módulo PIR y el LED debe encender cuando se detecta movimiento. No debe importar, en este punto, qué código se ejecuta en su Arduino porque todo lo que estamos haciendo es utilizando para una fuente de energía.

Está trabajando, muy bien! Pasemos a continuación...
