Simple Arduino PIR Motion Detector módulo Demo (4 / 5 paso)

Paso 4: Cambios de cableado para el uso de la placa Arduino

Ok, nos estamos acercando. Aquí están los cambios de cableado que necesitamos hacer.

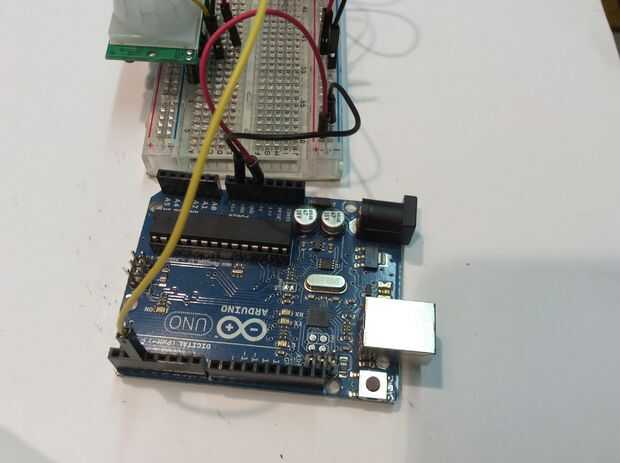

1. Mueva el alambre hacia fuera del módulo desde el positivo en el LED al pin 2 en la placa de Arduino.

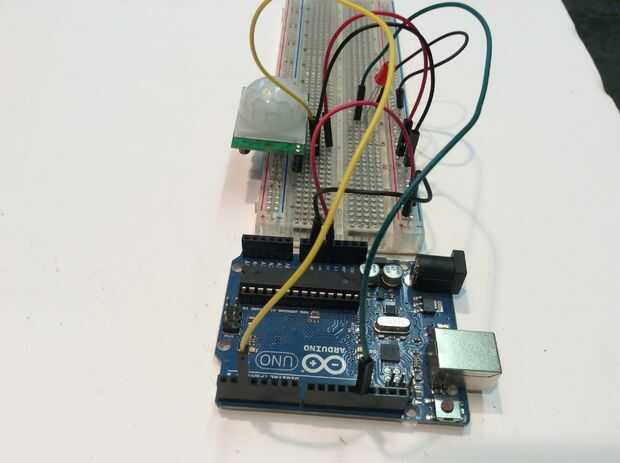

2. conectar el pin 13 en tu placa de Arduino para el positivo del LED (donde usted acaba de mover el cable por encima de)

Bueno eso es todo! Tu placa Arduino ahora es el suministro de la energía para esta pequeña aventura, también recibir "entrada" desde el módulo en el pin 2 y enviar energía a lo LED por el pin 13 cuando el código le dice a la Junta para hacerlo.

Pues bien, no es este especial! Todos hemos dejado es subir el código a la placa Arduino y ese pequeño lechón estará a cargo de lo LED. Y el código que necesitas es en el paso 5.
