Simple Arduino The Mintduino (2 / 3 paso)

Paso 2:

Derecha, comienza por cortar su pcb para que encaje en la caja que sostiene y coloque el casquillo de inmersión donde usted lo desee y soldar en su lugar para que tenga un punto de referencia. A continuación añadir los componentes necesarios donde encontrará un lugar para ellos. (cristal, condensadores y resistencia)
Lo siento por la falta de fotos aquí pero mi teléfono se quedó sin energía.
Pasemos a los cables y ponerlos en el lugar correcto.
Añadir los pasadores hembra encabezado y soldarlos a la DIP.
Y luego el conector 9v en lugar de la soldadura. (recordar para hacer un agujero en la caja están usando y los cables a través del hilo de rosca primero)
A continuación, coger la dremel y cortar unas ranuras en la tapa de la caja que está utilizando.  (el encabezado hembra pernos y IC va a través de ellos)
Se ha añadido algún acolchado en la parte inferior de la caja para evitar cortocircuitos.

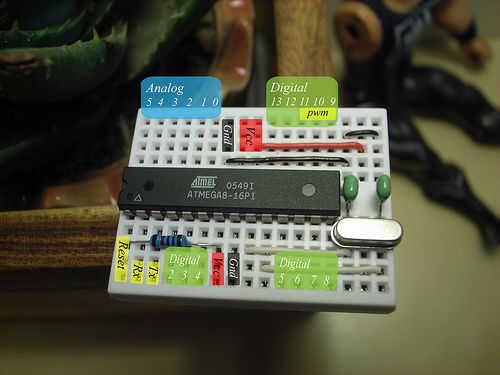

Podría utilizar un creador de etiquetas para agregar los pin outs, así que es fácil de encontrar.

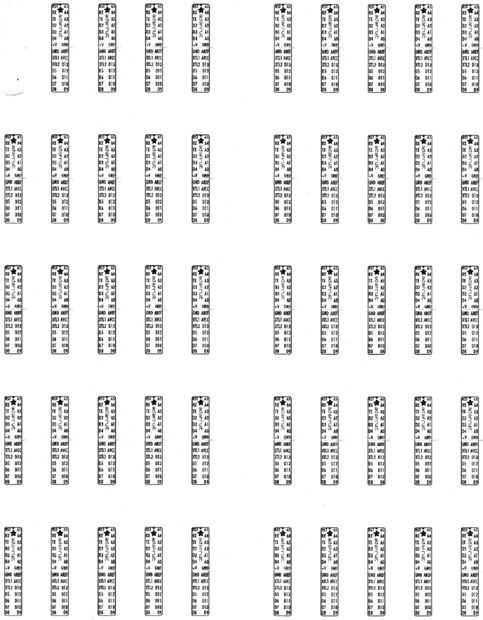

O descargar estos piropos de Adafruit.
