Simple barato medidor de VU

he estado queriendo publicar esto por un tiempo pero nunca tuve el tiempo.

Aquí está el original.

Básicamente, hace rato que quería hacer un VU-metro (porque son impresionantes).
Fui a través de múltiples diseños, y éste fue el que me ha gustado más. Hasta ahora, no he encontrado ningún otro circuito VU tan simple como esto. Si encuentras uno, ¡ muéstrame!

En primer lugar, las partes...

Algunos PCB (si usted puede conseguir los PCBs de fibra de vidrio, LEDs look mucho mas fresco en PCB más transparente)

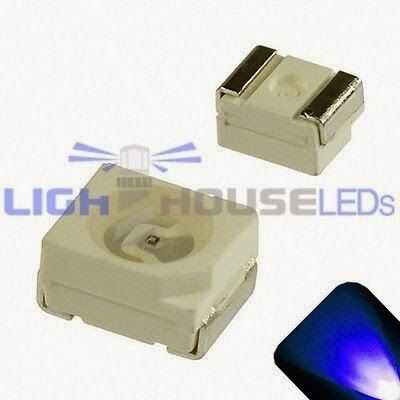

10xBlue SMD LED (uno específico en las imágenes)
1xLM3914/3915/3916
2x3.5mm enchufe de Audio
1x3.5mm Audio enchufe macho extremos
fuente de alimentación de 5V (USB, batería, etc.).
Esmalte de uñas transparente
cabecera de 2 pin (para alimentación de 5v)

Aquí tenéis un vídeo de una versión anterior del VU-metro (tengo las tres versiones). ¿Te puede gusta este diseño mejor?

Vea el paso

Etiquetas: Soldadura, Pcb, Impresionante, Aguafuerte, Metro, Audio, SMD, Desarrollador
