Simple bot V1 (2 / 3 paso)

Paso 2: cableado

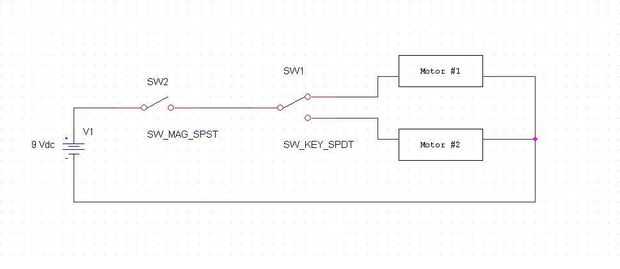

Para este paso utilizamos el diagrama esquemático del robot, este esquema es muy simple.

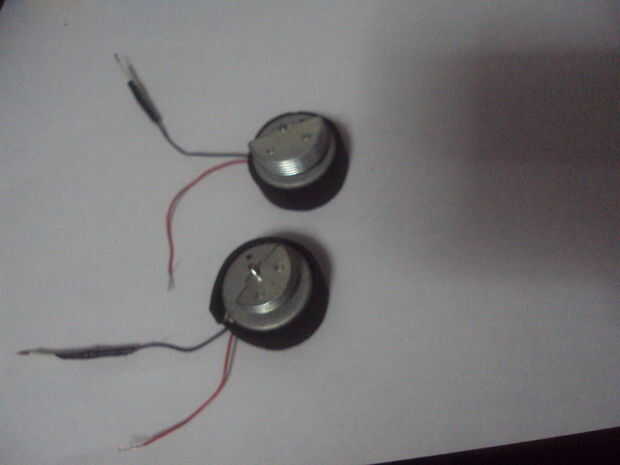

primer uso del cable en los bornes de los motores para facilitar las conexiones, debe tenerse cuidado al remover el cable del otro porque este es muy fino y se puede romper fácilmente.

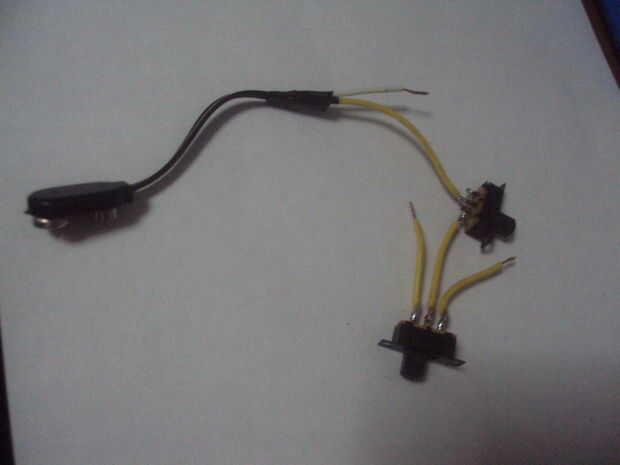

en segundo lugar nos Conecte el conector para el interruptor de encendido y apagado y con el interruptor de selección mode finalmente agregar el cable a los motores.

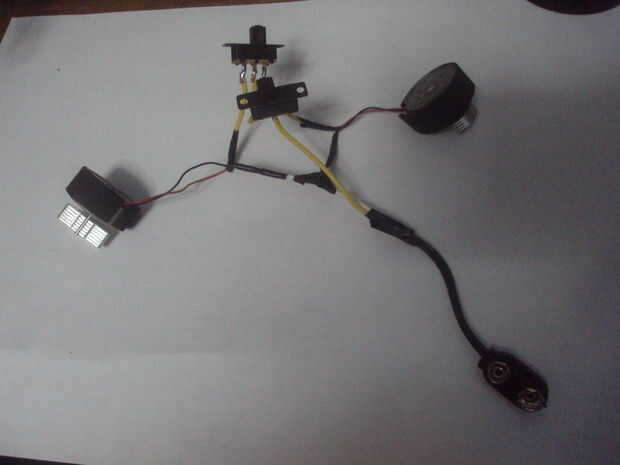

Finalmente conectar los motores a los interruptores para completar el circuito.

Recomendación: En este paso se recomienda que la persona que realiza la soldadura tener cuidado con la punta caliente del soldador, porque puede producir una quemadura dolorosa (sé por experiencia), por lo que se recomienda que el mentor realizar este paso en lugar de los niños.
