Paso 3: Piezas, PCB y montaje

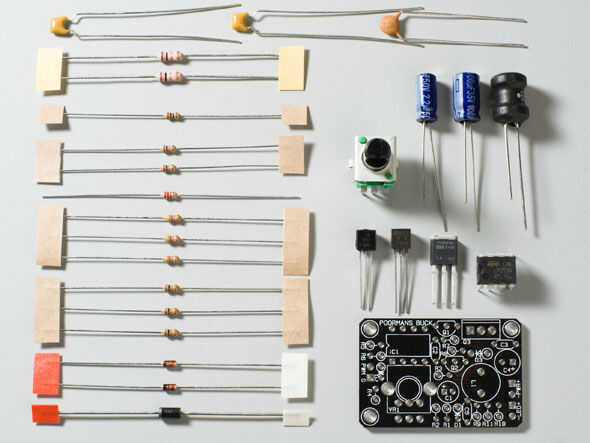

Lista de piezas
- 1 o 2 x 1 ohms 1W - R10, R11 (usar sólo uno 350mA o 500mA (con R2 = 2,7 k) corriente de salida)
- 1 x 10 ohm - R8
- 2 x 1 k ohmios - R3, R9
- 3 x 4,7 k ohmios - R1, R4, R7
- 3 x 10 k ohmios - R2, R5, R6 (cambiar R2 a 2,7 kiloohmios a 1A salida actual)
- 1 potenciometro de 10 k de ohm - VR1 de x
- 1 x 22pF/35V - condensador de cerámica de C5 (opcional)
- condensador de cerámica 0.1uF x 2/35V - C2, C3 (opcional)
- condensador electrolítico 2.2uF x 1/10V - C1
- 1 x 100uF / 35V condensador electrolítico - C4
- 1 x 47-100uH / 1.2A - L1
- 1 x GPN (5551, 2222, 3904, etc.)-Q1
- 1 x GPP (5401, 2907, 3906, etc.)-Q2
- 1 x P-canales MOSFET (NTD2955 o IRFU9024) - Q3
- 2 x 1N4148 diodo - D1, D2
- 1 x SB140 o 1N5819 Schottky diodo-D3
- 1 comparador dual de la x LM393 - IC1
* Los resistores son película de carbón de 1/8W o 1/4W a menos que se indique lo contrario.
Sustituciones
Inductor L1 puede ser en cualquier lugar entre 47 a 100 uH, clasificado por lo menos en 1.2A. C1 también puede ser en cualquier lugar de 1 a 10 uF. C4 puede ser tan pequeño como 22 uF, asegurándose de que está clasificado por lo menos a 35V DC.
Del mismo modo, Q1 y Q2 pueden ser casi cualquier transistores de propósito general tipo. Q3 puede sustituirse por otro MOSFET P ch capaz de mínima 2A del drenaje actual, voltaje de drenaje-fuente menos 30V y el umbral de la puerta inferior de 4V (puerta lógica).

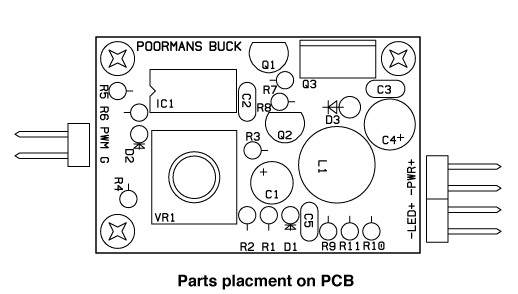

Asamblea
La soldadura de las piezas comenzando por el más bajo perfil que, en este caso, IC1. Todos los resistores y diodos son instalados verticalmente. Tenga cuidado con la orientación de piezas polarizadas, tales como diodos, transistores y MOSFET.
He diseñado el PCB en una sola capa, para que grabado casero se puede hacer fácilmente. Se proporcionan archivos Gerber y PDF.
Estoy ofreciendo los PCB fabricado fab así como los kits completos en mi sitio web.
