Simple caja de luz UV para placas de circuitos (5 / 14 paso)

Paso 5: Instalar el cable de red y conectar los lastres

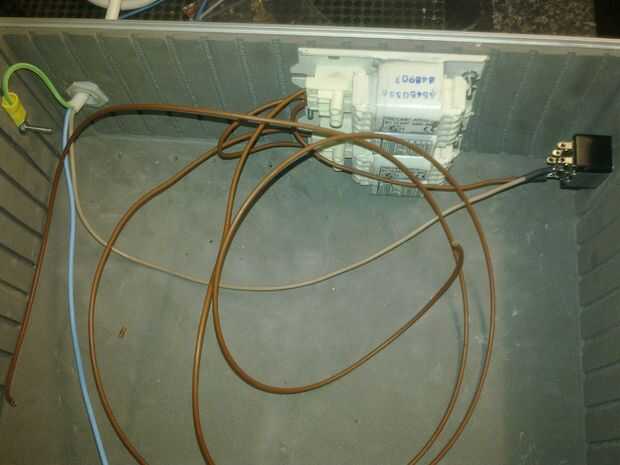

Siguiente paso es instalar el cable de red utilizando el gromet de alivio de tensión, conecte el interruptor y su cubierta de la tierra. Utilizar termo retráctil para cubrir los terminales en la parte posterior del conmutador una vez se han soldado los cables en la misma.

ADVERTENCIA: porque su caja es de metal necesita una buena tierra, aperna la tierra directamente a la carcasa es la mejor pero como la caja está hecha de paneles seccionales así que tendrá que proporcionar múltiples lazos de tierra. Piense en la seguridad - usar un diferencial de 30mA que RCD con casi todo con las partes metálicas expuestas ser con doble aislamiento o no.

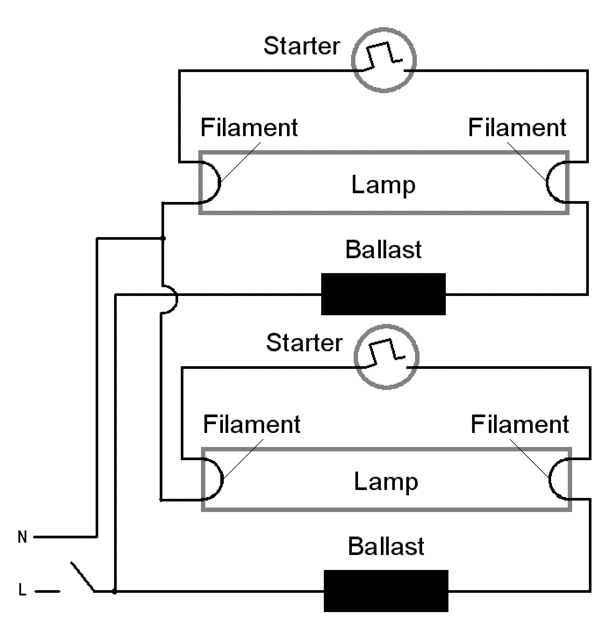

En este punto usted puede conectar sus lastres demasiado con su repuesto red despojado cables a conductores. Los lastres disponen de contactos que atrapan el cable del resorte. Conectar según el diagrama de cableado con la red de alimentación a ellos en paralelo. Deje suficiente cable para llegar a las trompas en el compartimiento principal de la caja.
